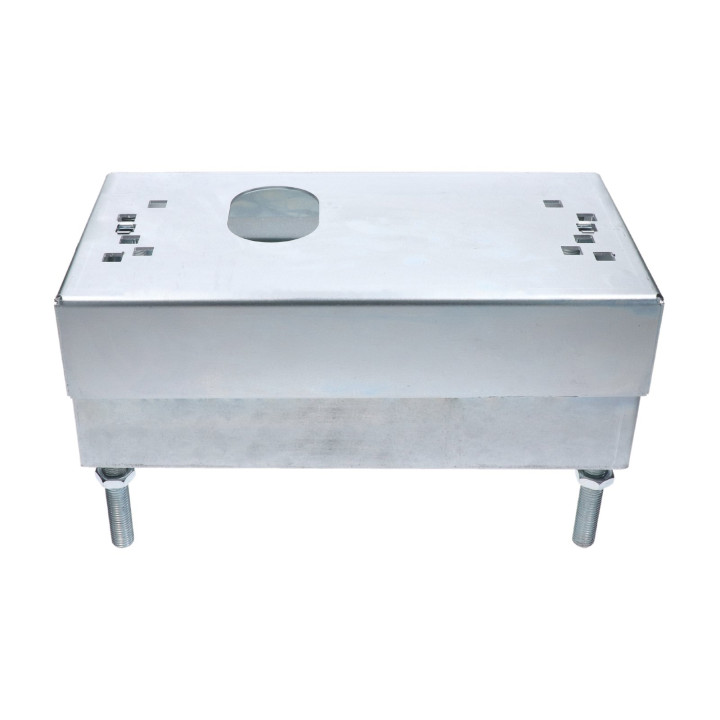

Univerzální nastavitelný podstavec pro pohony posuvných bran

Univerzální nastavitelný podstavec pro pohony posuvných bran

Univerzální nastavitelný podstavec pro pohony posuvných bran je určený pro montáž pohonů posuvných bran tam, kde je potřeba spolehlivé a pevné ukotvení. Podstavec je vyrobený pro chemické kotvení a nabízí výškové nastavení, aby šlo pohon dobře přizpůsobit reálným podmínkám na místě. Díky univerzálnosti je použitelný pro širokou řadu pohonů různých značek.

Praktické využití nachází při montáži nových automatizací i při výměně pohonu, kdy je potřeba pohodlně dorovnat výšku osazení. Nastavitelná konstrukce pomáhá snížit riziko nepřesného usazení pohonu vůči bráně a usnadňuje dosažení správného chodu posuvného systému.

Klíčová funkce a konstrukce

Podstavec je navržený pro chemické kotvení a umožňuje nastavení výšky v definovaném rozsahu. Tím usnadňuje dosažení požadované polohy pohonu vůči bráně.

Montáž / použití

Upevnění se provádí prostřednictvím chemického kotvení podle postupu pro zvolený typ kotevního systému. Před finálním dotažením je možné podstavec vyrovnat do požadované výšky, aby pohon seděl správně na montážní úrovni.

Materiál a rozměry

Rozměry podstavce jsou 195 × 360 × 200 mm (šířka × délka × výška). Hmotnost činí 3600 g.

Kompatibilita s pohony

Podstavec je určen pro pohony posuvných bran a je kompatibilní s vybranými modely v rámci značek uvedených níže.

KEY Automation – kompatibilní modely

Vhodné pro pohony TURBO 50 / TURBO 80 / TURBO 160 a dále SUN 4224, SUN 5024F, SUN 7224 a SUN 11024.

NICE – kompatibilní modely

Kompatibilní s pohony ROX 600 / ROX 1000, ROAD 400, ROBUS 400 / ROBUS 600 / ROBUS 1000 a RUN 1500.

CAME – kompatibilní modely

Určeno pro vybrané pohony BX704AGS, BX708AGS, BXL4ECO a dále řadu BXV – všechny verze.

Hlavní výhody produktu

• Chemické kotvení – určené pro pevné uchycení do podkladu.
• Nastavení výšky – pomáhá přizpůsobit montáž skutečným podmínkám.
• Rozsah 70–140 mm – pro flexibilní dorovnání polohy pohonu.
• Univerzální využití – hodí se pro různé typy instalací posuvných bran.
• Kompatibilita – použití pro vybrané pohony uvedených značek.
• Snadná instalace – podstavec zjednodušuje přípravu montážní úrovně.
• Robustní provedení – konstrukce určená pro automatizační prvky.
• Vhodné při výměně – usnadňuje montáž při změně pohonu.

Technické parametry

FAQ – časté dotazy

Je podstavec určený pro chemické kotvení?

Ano, chemické kotvení je přímo určený způsob upevnění. Při montáži je potřeba postupovat podle instrukcí pro zvolený kotevní systém.

Jaký je rozsah výškového nastavení podstavce?

Podstavec umožňuje výškové nastavení 70–140 mm. Díky tomu lze pohon dorovnat i při rozdílech v podkladu nebo výšce montáže.

S jakými pohony je podstavec kompatibilní?

Podstavec je určen pro vybrané modely pohonů posuvných bran. V popisu jsou uvedeny kompatibilní řady pro KEY Automation, NICE a CAME.

Lze podstavec použít při výměně stávajícího pohonu?

Ano, typicky se používá i při výměně pohonu, pokud je potřeba změnit výškové usazení nebo použít vhodný kompatibilní podstavec pro daný typ automatizace.

Je možné montovat podstavec svépomocí?

Montáž svépomocí je možná, pokud má zákazník zkušenosti se stavební přípravou pro kotvení a s montáží automatizačních komponent. Vždy je vhodné řídit se montážními pokyny ke konkrétnímu pohonu a kotevnímu systému.

Co potřebuji ověřit před montáží?

Je vhodné ověřit kompatibilitu s konkrétním modelem pohonu a také montážní podmínky včetně únosnosti podkladu pro chemické kotvení a požadované polohování pohonu.

Jak se postupuje při vyrovnání výšky?

Nejprve se podstavec předběžně osadí a nastaví do požadované polohy v rámci rozsahu 70–140 mm. Teprve poté se provede finální upevnění dle montážního postupu.

Je podstavec univerzální pro všechny verze pohonů?

Ne. Je univerzální v rámci uvedených kompatibilních modelů. U modelů mimo seznam je potřeba kompatibilitu ověřit podle dokumentace výrobce pohonu.

Kde najdu informace k náhradním dílům?

Detailní rozpis náhradních dílů je k dispozici na stránce www.kovianportal.cz.
