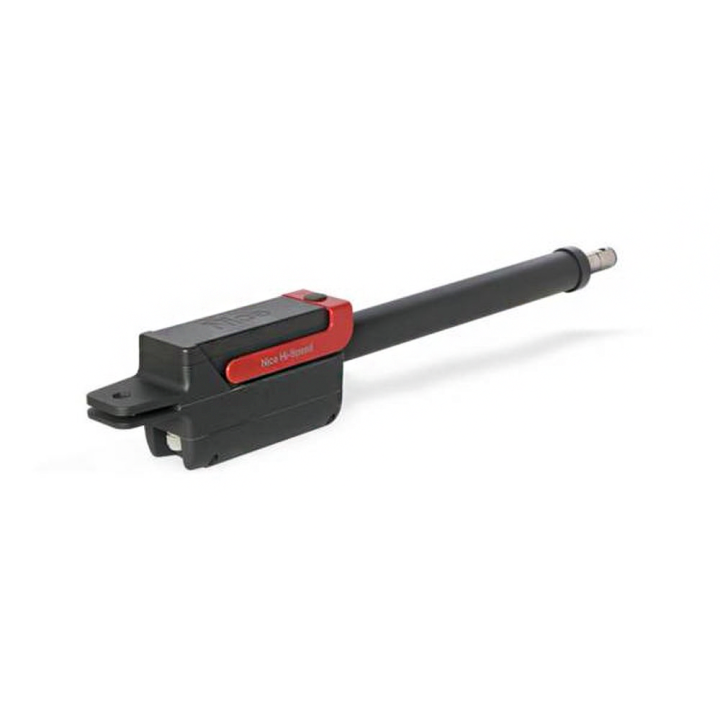

Pohon HI-SPEED pro křídlovou bránu do 6 m/křídlo

HI-SPEED pro křídlovou bránu do 6 m / křídlo je elektromechanický pohon pro automatizaci křídlových bran, kde je potřeba rychlý a spolehlivý pohyb křídla. Je vhodný pro vnější montáž a pracuje v 24 Vdc, s výkonem 150 W. Pohon využívá magnetický enkodér, který pomáhá udržet nastavené hodnoty a zajišťuje přesné rozpoznání překážek.

Hodí se pro rodinné domy i objekty, kde se preferuje snadná obsluha a čisté vedení elektrického zapojení. Díky praktickému přístupu k elektrickým konekcím shora je instalace jednodušší. Příslušné upevňovací konzoly jsou dodávány společně s pohonem a součástí je také odblokování klíčem pro ruční ovládání při výpadku proudu.

Klíčová funkce / konstrukce

Elektromechanický pohon HI-SPEED TITAN je vybaven magnetickým enkodérem. Ten přispívá k dlouhodobému udržení nastavení a ke spolehlivému rozlišování překážek během otevírání i zavírání.

Montáž / použití

Pohon je určen pro vnější montáž a nabízí pohodlný přístup k elektrickým zapojením shora přes příslušný vstup. Odblokování s klíčem je umístěné ve vrchní části pohonu, takže lze bránu ručně posunout v případě výpadku proudu.

Materiál a rozměry

Technické rozměry pohonu jsou uvedeny v tabulce parametrů. Instalace je možná i ve spodní části vratového křídla, a to ve výšce min. 110 mm nad terénem.

Kompatibilita s řídící jednotkou

Modely TTN6024HS a TTN3724HS jsou kompatibilní s řídící jednotkou Moonclever MC824H. Naopak modely TTN6024RHS a TTN3724RHS jsou kompatibilní s řídící jednotkou MC824HR. Uvedené funkce zahrnují programování pomocí tlačítek, samonačítání koncových poloh a zpomalení při dojezdu.

Varianty (směr křídel / model)

Hodnoty a výkon se liší podle konkrétní varianty. V nabídce jsou varianty pro různé strany otevírání (označení HS/RHS) a podle výkonu a řídící logiky je možné zvolit odpovídající model pro požadovanou rychlost a použití.

Hlavní výhody produktu

• HI-SPEED – rychlý elektromechanický pohon pro křídlové brány
• do 6 m / křídlo – určení pro brány v uvedeném rozsahu
• 24 Vdc – elektromechanický pohon v 24V systému
• 150 W – výkonová specifikace pohonu
• 1900 N – jmenovitá tažná síla
• magnetický enkodér – dlouhodobá stabilita nastavení
• rozlišování překážek – přesná reakce při zásahu překážky
• rychlost manévru – rychlé otevření na 90° (dle verze)
• jednoduchá montáž – praktický přístup k zapojení shora
• upevňovací konzoly – konzoly jsou součástí dodávky
• odblokování klíčem – ruční pohyb při výpadku proudu
• kompatibilita – vazba na řídící jednotky MC824H / MC824HR
• příprava pro citlivé hrany – pro zapojení poslední generace

Technické parametry

FAQ – časté dotazy

Je pohon vhodný pro bránu do 6 m na každé křídlo?

Produkt je určen pro křídlové brány, kde se uvádí použití do 6 m / křídlo (dle konkrétní verze a podmínek montáže). Pro správnou volbu je důležité sladit i parametry křídla a instalaci.

Mohu pohon namontovat i ve spodní části křídla?

Ano, montáž je možná i ve spodní části vratového křídla, a to ve výšce minimálně 110 mm nad terénem.

Co když dojde k výpadku proudu?

Pohon má odblokování s klíčem ve vrchní části, takže lze bránu ručně posunout. Pro udržení funkce během výpadku je v systému možné využít volitelnou nouzovou baterii (PS324).

Je potřeba řešit kompatibilitu s řídící jednotkou?

Ano. Uvedené modely se vážou k Moonclever MC824H (TTN6024HS/TTN3724HS) nebo k MC824HR (TTN6024RHS/TTN3724RHS).

Jak probíhá programování a nastavování koncových poloh?

Řídicí jednotka umožňuje jednoduché programování pomocí tří tlačítek a také samonačítání koncových poloh při otevření a zavření. Součástí chování je i zpomalení při dojezdu.

Je možné zapojit bezpečnostní citlivé hrany?

Pohon je vybaven přípravou pro zapojení citlivých hran poslední generace. Konkrétní typ zapojení je potřeba sladit s použitou řídící jednotkou a sadou hran.

Co je součástí dodávky?

Součástí dodávky jsou upevňovací konzoly společně s pohonem. Další prvky (např. řídicí jednotka, bezpečnostní prvky, ovládání) se volí podle instalace.

Lze montáž zvládnout svépomocí?

Montáž je technicky náročnější, protože jde o automatizaci brány a práci s elektroinstalací. Z hlediska bezpečnosti je vhodné postupovat podle manuálu výrobce a v případě nejasností využít odbornou montáž.

Liší se rychlost otevření podle varianty pohonu?

Ano. Rychlost manévru (např. otevření na 90°) se uvádí dle verze. Při volbě je proto důležité řídit se konkrétním typem pohonu a požadovaným režimem provozu.
