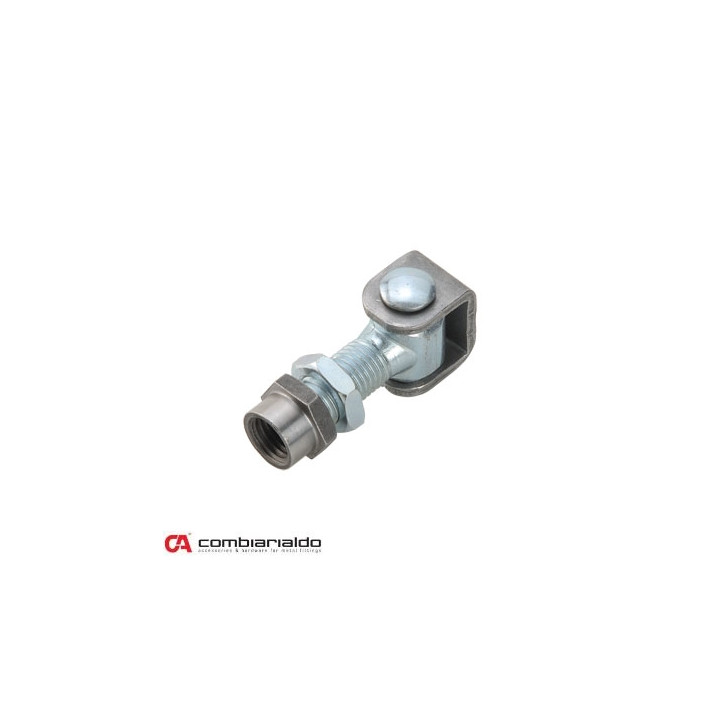

Navařovací pant Combi Arialdo M18, otevíratelný 90°, nastavitelný 1D s kontramaticí, částečně pozinkovaný

Navařovací pant Combi Arialdo M18 je závěs určený pro montáž křídlové brány, kde je potřeba spolehlivé a nastavitelné uložení. Pant se navařuje na křídlo a používá se s konstrukcí, která umožní přesné seřízení polohy. Mechanické **1D nastavení s kontramaticí** usnadňuje finální dorovnání a pomáhá dosáhnout správné funkce brány.

V praxi se hodí zejména u lehčích bránových křídel, kde je vhodné kombinovat pant s odpovídajícím spodním závěsem. Pro vyšší tuhost a lepší chování křídla se doporučuje spojit pant s odpovídajícím spodním závěsem, typicky **C348/20** a **C349/20** (dle zvolené sestavy).

Klíčová funkce a konstrukce

Pant je určený pro **navaření** na křídlo brány a je realizovaný jako **nastavitelný 1D** systém s **kontramaticí**. Otevírání je **90°** a umožňuje seřízení křídla do požadované polohy.

Montáž a použití

Při montáži je možné křídlo brány nastavit pomocí **matice (30 mm) nalisované na podložce**, která se navařuje na nosný sloup. Následně se poloha zajistí **kontramaticí (24 mm)**. Pro jednodušší manipulaci s křídlem slouží **otočný čep**, který se zajišťuje **šroubem ze spodní strany** (imbusový klíč **4 mm**).

Materiál a rozměry

Jedná se o částečně pozinkovaný pant, přičemž část v tvaru **U** je určená k navaření na křídlo a je **bez povrchové úpravy**. Rozměry pantu jsou: **šířka 36 mm**, **výška 27 mm**, **délka 77 mm**. Hmotnost je **400 g**.

Kompatibilita a doporučená kombinace

Pant je vhodné kombinovat se spodními závěsy/patikami pro vytvoření kompletního závěsového systému. Z textu podkladů vyplývá doporučení na kombinaci se spodními prvky **C348/20** a **C349/20**.

Hlavní výhody produktu

• Navařovací provedení – pant se montuje navařením na křídlo
• Závit M18 – kompatibilní se systémem pro seřízení pomocí odpovídající matice
• Otevírání 90° – vhodné pro standardní otevírací geometrii
• Nastavitelný 1D – seřízení jedním směrem pro přesné srovnání
• Kontramaticí – zajištění polohy po nastavení
• Částečně pozinkovaný – lepší odolnost proti korozi v namáhaných místech
• Snadnější montáž a demontáž – práce s křídlem přes otočný čep
• Zajištění čepu – šroub ze spodní strany, imbus 4 mm
• Vhodné pro lehčí brány – určené pro konstrukce s menším zatížením křídla
• Kompatibilita se spodními panty – doporučené kombinace se spodními prvky
• Balení 12 ks – praktické pro realizace v sériích
