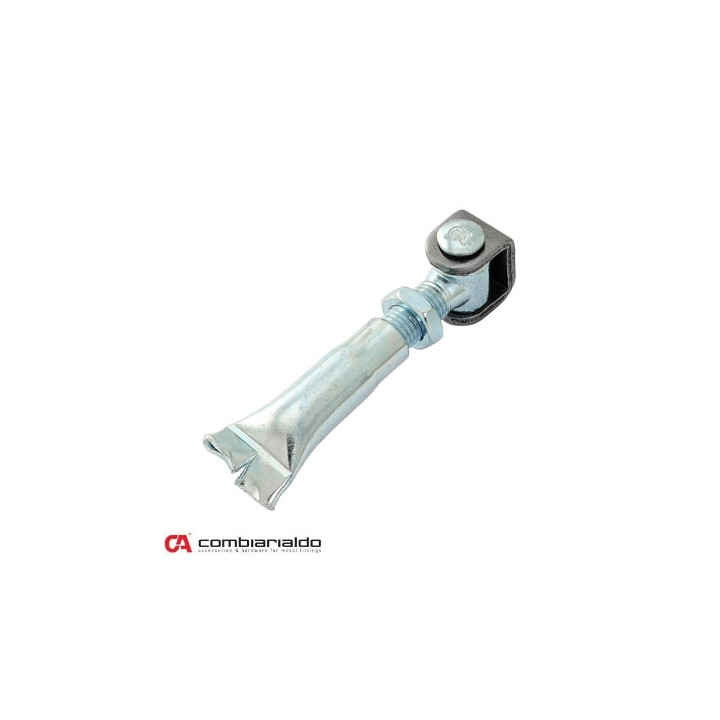

Závěs Combi Arialdo závěs M24 na chemickou kotvu, otevíratelný 90°, nastavitelný 1D s kontramaticí, částečně pozinkovaný

Závěs-pant Combi Arialdo na chemickou kotvu M24 je určený pro snadné zavěšení a seřízení bránového křídla. Otevírá se do 90° a díky nastavitelnému 1D provedení s kontramaticí umožňuje jemné doladění polohy křídla. Povrch je částečně pozinkovaný, část ve tvaru U je určená pro přivaření na křídlo.

Praktické využití najde u lehčích typů bran, kde je potřeba stabilní uchycení do sloupku chemickou kotvou a zároveň možnost montáže/demontáže křídla. Seřízení je možné i po osazení díky matici v montážním systému a obsluha křídla se provádí přes otočný čep zajištěný šroubem zespodu.

Klíčová funkce / konstrukce

• Závit M24 pro uchycení na chemickou kotvu
• Nastavení 1D pro korekci polohy křídla
• Kontramaticí zajištěné nastavení
• Otevíratelné 90° pro běžný provoz brány
• Částečně pozinkovaný povrch – ochrana proti korozi

Montáž / použití

Na nosný sloupek se chemickou kotvou (s ohledem na roční období) ukotví závitové upevnění a následně se provede zavěšení křídla přes otočný čep. Při montáži je možné křídlo nastavovat pomocí matice (nalisované na podložce) a seřízení se dotahuje s využitím kontramatu. Křídlo lze následně demontovat pomocí otočného čepu zajištěného šroubem zespodu.

Materiál a rozměry

Závěs má závit M24, rozměry tělesa jsou 48 × 35 × 153 mm (š × v × d). Hmotnost jednoho kusu je 800 g.

Kompatibilita a doplnění systému

Pro zvýšení zatížení křídla se doporučuje kombinace se spodním závěsem (např. C348/20 a C349/20 podle konkrétní sestavy). Tento typ závěsu je navržen pro uchycení do sloupku chemickou kotvou.

Varianty

Produkt je dodáván jako závěs-pant pro chemickou kotvu M24 s otevíráním 90°; povrchová úprava je částečně pozinkovaná. Přesný výběr spodních komponent závisí na použité sestavě.

Hlavní výhody produktu

• Závit M24 – robustní uchycení na chemickou kotvu
• Nastavení 1D – možnost jemného seřízení polohy křídla
• Kontramaticí – zajištění nastavení proti samovolnému povolení
• Otevíratelné 90° – vhodné pro běžný rozsah otevírání
• Montáž a demontáž přes otočný čep
• Zajištění čepu šroubem zespodu – přístupné při údržbě
• Částečně pozinkovaný povrch – lepší odolnost proti korozi
• U tvar pro přivaření na křídlo – pevné spojení s konstrukcí
• Vhodné pro lehké brány – správné dimenzování pro daný typ křídla
• Seřizovací matice – usnadňuje přesné ustavení křídla

Technické parametry

FAQ – časté dotazy

Pro jaký typ uchycení je závěs určen?

Závěs je určený pro uchycení na chemickou kotvu se závitem M24 do nosného sloupku.

Lze závěs namontovat na svépomocí?

Montáž je proveditelná svépomocí, pokud je k dispozici chemické kotvení, základní svařovací vybavení a příprava pro přesné ustavení křídla. Vždy je vhodné dodržet postup pro kotvení podle zvoleného typu chemické kotvy a správné seřízení před finálním dotažením.

Je potřeba počítat s nastavováním křídla?

Ano. Závěs umožňuje nastavení 1D a zajištění polohy pomocí kontramatu. To pomáhá dostat křídlo do správné polohy i po montáži.

Jaký má závěs rozsah otevírání?

Závěs je konstruovaný pro otevírání 90°. Rozsah je daný konstrukcí pantů a omezuje se na tuto hodnotu.

Jak se křídlo demontuje?

Křídlo se odklápí přes otočný čep, který je zajištěný šroubem zespodu. Po uvolnění zajištění lze čep vysadit a křídlo demontovat.

Je možné závěs použít bez spodního závěsu?

Uvedený systém je určený jako kombinace pro daný typ křídla. Pro zvýšení zatížení se doporučuje použít spodní závěs (např. C348/20 nebo C349/20 dle sestavy), protože tím se zatížení lépe rozloží.

Co znamená částečně pozinkovaný povrch?

Část závěsu je pozinkovaná pro lepší ochranu proti korozi. Oblast ve tvaru U je určená pro přivaření na křídlo a může být bez povrchové úpravy.

Kolik kusů je v balení?

V balení je 6 ks závěsů-pantů.
