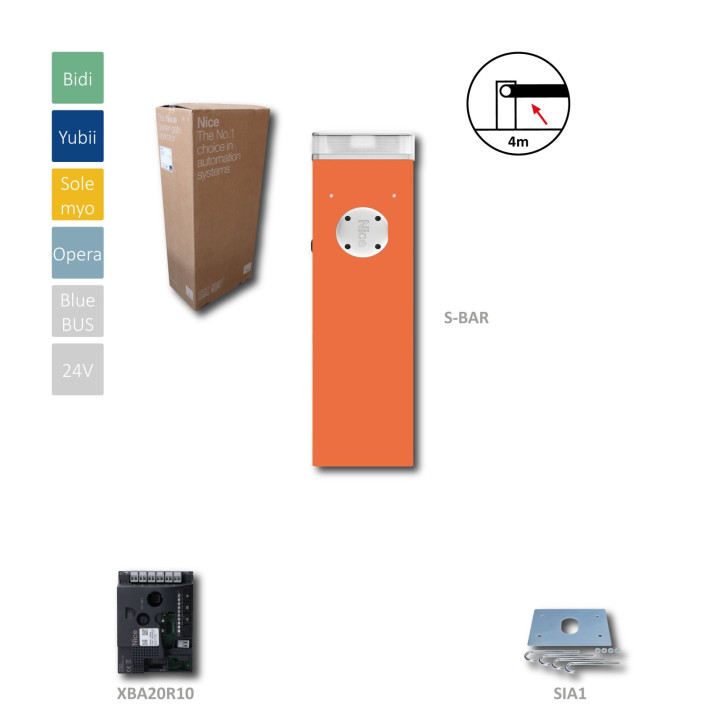

Automatická závora S4BAR do 4 m průjezdu

Automatická závora S4BAR do 4 m průjezdu představuje elektromechanické řešení pro kontrolu vjezdů, kdy je potřeba automatické otevírání a spolehlivé hlídání pohybu ramene. Motor 24 V se zabudovanou řídicí jednotkou umožňuje snadnější uvedení do provozu a servis přímo v prostoru skříně závory.

Automatická závora je vhodná zejména tam, kde se požaduje robustní konstrukce a bezpečnostní prvky v průběhu pohybu ramene. Pro lepší servisní komfort má elektroniku a mechanickou část oddělené v oddělených přihrádkách a k řídicí jednotce je přístup z horní části skříně. Detekce překážek a sledování odběru motoru pomáhá snížit riziko chybné reakce na překážku v době pohybu.

Klíčová funkce a konstrukce

Elektromechanická závora S4BAR využívá motor 24 Vdc s integrovanou řídicí jednotkou. Rameno je dimenzované pro 4 m průjezd a konstrukce je navržena pro odolnost vůči běžnému zatížení větrem díky elipsovitému průřezu ramene.

Montáž a použití

Montáž fotobuněk lze provést jednoduše do držáků umístěných ve skříni, aniž by součásti přesahovaly ven ze skříně. Přístup k řídicí jednotce je z horní části skříně a vnitřní uspořádání elektroniky a mechaniky pomáhá chránit vnitřní části před poškozením.

Motor, síla pohonu a odolnost

Pohon je vybaven 300 W motorem a udává se 100 Nm (včetně popisu v podkladu). Vyvažovací pružiny jsou určené pro dlouhou životnost a deklarované jsou až 500 000 pracovních cyklů.

Volitelné příslušenství a kompatibilita

Dle zvoleného provedení lze využít signalizační lampa zabudovanou do krytu. Pro bezvýpadkový provoz je k dispozici volitelná záložní baterie uložená pod řídicí jednotkou. Způsob ovládání a zapojení doplňují moduly kompatibilní s řídicí jednotkou v systému (včetně zmiňované elektroniky XBA20 v podkladu).

Varianty – délka průjezdu a vybavení

Produkt je určen pro 4 m rameno (4 m průjezd). Konkrétní výbava (např. signalizace v krytu, záložní baterie) se řeší volbou příslušenství.

Hlavní výhody produktu

• 4 m průjezd – vhodné pro rameno do délky 4 m.
• 24 V motor – elektromechanický pohon pro automatizaci vjezdu.
• Integrovaná řídicí jednotka – elektronika přímo v pohonu.
• 300 W – výkon motoru dle specifikace v podkladu.
• 100 Nm – udávaná síla pro spolehlivý pohyb ramene.
• 500 000 cyklů – dlouhá životnost vyvažovacích prvků.
• Oddělené přihrádky – elektronika a mechanika chráněné před poškozením.
• Detekce překážek – sledování chování při pohybu ramene.
• Diagnostika poruch – hlášení přes kombinace blikání majáku.
• Stand-by úspora energie – snížení odběru při nečinnosti.
• Bez výpadku (volitelně) – provoz i při výpadku díky záložní baterii.
• Bočné odblokování – možnost montáže na obě strany.

Technické parametry
