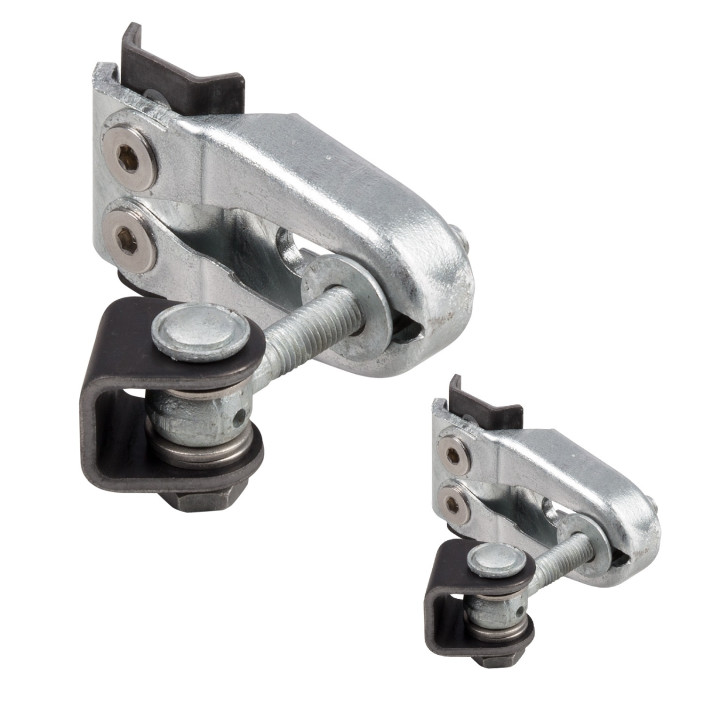

Navařovací pant M12 180° nastavitelný (částeční pozink)

Navařovací pant M12 180° nastavitelný (částeční pozink) je vhodný pro montáž křídlových bran tam, kde je požadované otevírání až do 180°. Závit M12 zajišťuje kompatibilitu s běžným příslušenstvím a trojrozměrné nastavení pomáhá doladit polohu křídel do roviny i v případě vyosení vlivem teplot nebo zatížení. Součástí provedení je bezpečnostní ochranný štít, který zamezuje přístupu k okům a šroubu závěsu.

Hodí se zejména pro situace, kdy potřebujete po svaření a osazení provést jemnou korekci polohy křídla. Nastavení ve směrech X (šířka), Y (výška) a Z (hloubka) usnadňuje srovnání vyosených křídel, aby brána lépe dosedala a pracovala bez nežádoucího tření.

Klíčová funkce a konstrukce

Pant je **180° otevíratelný** a je vybaven **bezpečnostním ochranným štítem**, který brání manipulaci s okem a šroubem závěsu. Díky tomu je brána řešená bezpečněji i v běžném provozu.

Nastavení po montáži

Po instalaci lze pant nastavit ve třech směrech. Rozsah umožňuje doladit souběžnost křídel, například při vyosení sloupku vlivem mrazu. Nastavení je možné pro šířku (X) 25 mm, výšku (Y) 19 mm a hloubku (Z) 41 mm.

Materiál a provedení

Jedná se o žárově pozinkovaný závěs s navařovatelnými částmi bez povrchové úpravy. Pozinkování přispívá k ochraně v exteriéru, pant je určený pro navaření do bránového systému.

Kompatibilita a nosnost

Pant je **univerzální** pro pravé i levé křídlo. Na jeden pár je uvedená nosnost 100 kg (tj. 50 kg na kus), takže je vhodný pro běžné použití u křídlových vrat v příslušném zatížení.

Volitelné příslušenství – bezpečnostní jištění

Pro zvýšení bezpečnosti při selhání pantu je doporučené doplnit bezpečnostní lanko. V systému LOCINOX se používají typy **B-SAFE** a **U-SAFE**, které jsou konstruované tak, aby zamezily pádu křídla při poruše (v souladu s EN 12604).

Hlavní výhody produktu

• 180° otevírání – vhodné pro křídlové brány s požadovaným maximálním úhlem
• Nastavení ve 3 směrech – korekce polohy křídla po montáži
• Rozsah X – nastavení na šířku 25 mm
• Rozsah Y – nastavení na výšku 19 mm
• Rozsah Z – nastavení do hloubky 41 mm
• Bezpečnostní ochranný štít – zamezuje manipulaci s okem a šroubem
• Závit M12 – jednoduchá kompatibilita se závěsy a díly pro M12
• Univerzální použití – pro pravé i levé křídlo
• Žárově pozinkované provedení – vhodné pro venkovní použití
• Nosnost 100 kg/pár – 50 kg/kus pro zvolenou aplikaci
• Určeno pro navaření – pant se upevňuje svařováním do konstrukce

Technické parametry

| Parametr | Hodnota | |---|---| | Typ pantu | navařovací | | Úhel otevření | 180° | | Závit | M12 | | Nastavení X (šířka) | 25 mm | | Nastavení Y (výška) | 19 mm | | Nastavení Z (hloubka) | 41 mm | | Univerzálnost | pro pravé/levé křídlo | | Bezpečnostní prvek | ochranný štít | | Povrchová úprava | částeční žárové pozinkování (navařovatelné části bez úpravy) | | Nosnost | 100 kg / pár (50 kg / kus) | | Obsah balení | 1 pár | | Hmotnost (orientačně) | 713 g |

FAQ – časté dotazy

Je pant opravdu nastavitelný i po namontování?

Ano. Po instalaci je možné pant nastavit ve třech směrech. To umožňuje doladit souběžnost vyosených křídel a zlepšit dosedání vrat v běžném provozu.

Potřebuji pant zvlášť pro pravé a levé křídlo?

Ne. Tento pant je univerzální pro pravé i levé křídlo, takže se neřeší rozdílné provedení.

Jaký je rozsah nastavení, aby šlo křídlo srovnat do roviny?

Nastavení je možné na šířku (X) 25 mm, výšku (Y) 19 mm a hloubku (Z) 41 mm. Díky tomu se dá upravit poloha i při drobných odchylkách konstrukce.

Je pant vhodný do exteriéru?

Je určen pro venkovní použití díky žárovému pozinkování. Narážení a svařované části mají bez povrchové úpravy, proto je vhodné po svaření zohlednit následnou ochranu dle zvyklostí konkrétní montáže.

Co znamená částeční pozinkování u tohoto pantu?

Částeční pozinkování znamená, že pozinkované jsou části určené pro provoz, zatímco navařovatelné části mohou být bez povrchové úpravy, aby bylo možné kvalitně svařit konstrukci.

Kolik unese jeden pár pantu?

Nosnost uvedená výrobcem je 100 kg na pár, tedy 50 kg na kus. Při volbě je potřeba zohlednit celkové zatížení křídla a požadované podmínky provozu.

Je nutné dokupovat bezpečnostní lanko?

Není povinné pro samotnou funkci pantu, ale doporučuje se pro zvýšení bezpečnosti. Bezpečnostní lanko pomáhá zamezit pádu křídla při selhání pantu (dle systému LOCINOX a EN 12604) a může být vhodné zejména u těžších nebo frekventovaně používaných bran.

Co je součástí balení?

V balení je 1 pár pantu, tj. určený počet kusů pro standardní osazení křídlové brány.

Lze pant použít svépomocí?

Za předpokladu správné svařovací přípravy a přesného osazení do konstrukce je montáž svépomocí možná. Pro dosažení správné geometrie je důležité dodržet rozměry a následně využít trojrozměrné nastavení pantu.
