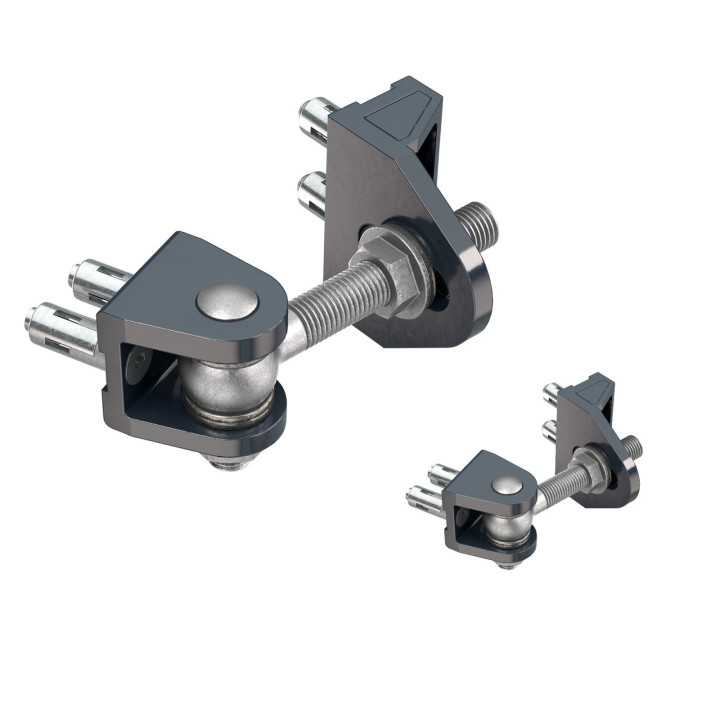

Pant BOLTON4D LOCINOX M12 (otevíratelný 180°), nastavitelný 3D, montáž šroubem Quick-fix

Pant BOLTON4D LOCINOX M12 (otevíratelný 180°), nastavitelný 3D

Pant BOLTON4D LOCINOX M12 je určený pro montáž na křídlové brány, kde je potřeba přesné doladění polohy křídla. Pant se otevírá až 180° a díky 3D nastavitelnosti pomáhá korigovat vyosení například vlivem teplotních změn. Zároveň zvyšuje komfort montáže díky Quick-fix upevnění.

Hodí se tehdy, když požadujete plynulé a souběžné dosedání křídel bez pracného seřizování „přes oka“. Nastavení v osách X / Y / Z umožňuje dorovnat polohu i v situacích, kdy se konstrukce během provozu nepatrně mění (např. působením mrazu nebo dilatací). U zavřených vrat navíc přispívá ANTIVANDAL provedení k vyšší odolnosti proti manipulaci.

Klíčová funkce a konstrukce pantu

Pant BOLTON4D je konstruovaný pro univerzální použití na pravé i levé křídlo. Otevírání je řešeno do 180° a čep i závitová část jsou žárově zinkované. Držáky jsou z eloxovaného hliníku, což přispívá k odolnosti v exteriéru.

Nastavení pantu (3D) a montáž

Pant umožňuje seřízení ve třech směrech: X (šířka) 51 mm, Y (výška) 14 mm a Z (hloubka) 25 mm. Montáž je provedena šroubem podle systému LOCINOX QUICK-FIX, který je součástí balení, takže montáž je rychlá a bez zbytečných dílů navíc.

Materiál a rozměry

Vnější rozměry pantu jsou 70 × 76 × 136 mm (šířka × výška × délka) a hmotnost činí 1140 g za pár. Z hlediska provedení jde o pant s kombinací žárového zinku a eloxovaného hliníku.

Kompatibilita a doporučené zabezpečení křídel

Pant je vhodný pro bránové systémy, kde se doporučuje doplnit zabezpečení proti pádu křídla při selhání pantu. Jako příslušenství lze zvolit bezpečnostní lanko B-SAFE nebo U-SAFE vyvinuté v souladu s požadavky normy EN 12604.

Hlavní výhody produktu

• 180° otevírání pantu
• 3D nastavitelnost v osách X / Y / Z
• M12 závit pro přesnou montáž
• Univerzální pro pravé i levé křídlo
• Quick-fix montáž upevňovacími šrouby
• ANTIVANDAL provedení při zavření brány
• Žárové zinkování čepu a závitové části
• Eloxovaný hliník pro držáky
• Max šířka vrat až 2000 mm
• Nosnost 100 kg na pár
• Snížení pracnosti při seřizování souběžnosti

Technické parametry

FAQ – časté dotazy

Je pant použitelný pro pravé nebo levé křídlo?

Pant je určený jako univerzální pro pravé i levé křídlo. Při montáži se tedy nemusí řešit odlišná varianta pantu podle strany.

Kolik se dá pant nastavit a v jakých směrech?

Nastavení je možné ve třech osách: X 51 mm, Y 14 mm a Z 25 mm. To umožňuje dorovnat křídlo a dosáhnout souběžnosti i při menších odchylkách konstrukce.

Jak probíhá montáž pantu QUICK-FIX?

Montáž se provádí upevňovacími šrouby LOCINOX QUICK-FIX, které jsou součástí balení. Postup je rychlý a typicky nevyžaduje žádné speciální díly navíc – pant se připevní a následně seřídí v rozsahu 3D nastavení.

Je pant zhotovený pro venkovní použití?

Ano. Čep a závitová část jsou žárově zinkované a držáky mají eloxovaný hliník. Tím je konstrukce přizpůsobená běžným podmínkám venkovního provozu.

Jaký je maximální rozsah vrat pro tento pant?

Výrobce uvádí maximální šířku vrat 2000 mm. Pro správné dimenzování je potřeba hlídat i nosnost pantu.

Jaká je nosnost pantu?

Nosnost je 100 kg na pár (tj. 50 kg na kus). Pokud má křídlo vyšší hmotnost, je nutné zvolit vhodné řešení podle celkové konstrukce.

Co znamená ANTIVANDAL provedení?

ANTIVANDAL provedení zvyšuje odolnost proti manipulaci – při zavřených vratách není možné se závěsným šroubem a okem manipulovat.

Jaké zabezpečení se doporučuje pro případ selhání pantu?

Doporučuje se doplnit zabezpečení proti pádu křídla pomocí bezpečnostního lanka (např. B-SAFE nebo U-SAFE). Zajištění je vyvinuté v souladu s EN 12604.

Co je součástí balení?

Balení obsahuje 2 ks pantu (LOCINOX BOLTONHD4D-12QFALUM) a 8 ks upevňovacích šroubů LOCINOX QUICK-FIX.
