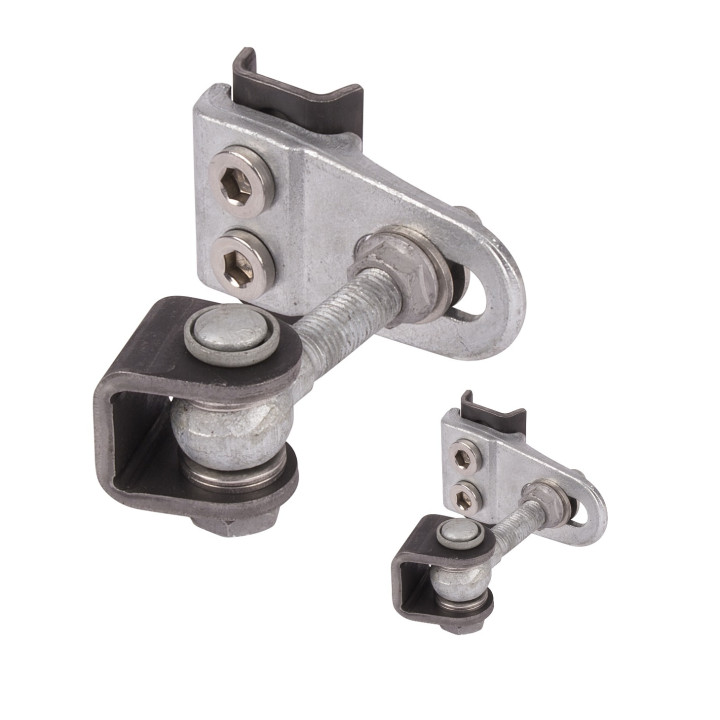

Navařovací pant M16 (180°), nastavitelný, částečně pozinkovaný

Navařovací pant M16 (180°), nastavitelný, částečně pozinkovaný

Navařovací pant M16 (180°), nastavitelný, částečně pozinkovaný je řešení pro křídlové brány, kde je potřeba snadno doladit polohu vrat po navaření. Pant se po instalaci nastavuje ve třech směrech, takže pomáhá dosáhnout souběžnosti vyosených křídel (např. vlivem mrazu). Otevírání je možné až na 180°, závit má M16.

Hodí se při montáži svépomocí i v projektech, kde je důležitá přesná geometrie brány. Nastavitelnost v rovinách X/Y/Z umožní opravit drobné nepřesnosti ve vyrovnání sloupků nebo rámu, aniž by bylo nutné pant kompletně předělávat.

Klíčová funkce a konstrukce

Univerzální navařovací závěs pro pravé i levé křídlo. Po nainstalování umožňuje trojsměrné seřízení pro srovnání křídel a zajištění plynulého chodu.

Montáž / použití

Pant se navařuje k bránovému křídlu a sloupku. Následně se poloha nastavuje dle potřeby v osách X (šířka), Y (výška) a Z (hloubka). Tím se snižuje riziko, že se křídla budou třít nebo nebudou sedět v rovině.

Materiál a rozměry

Pant je žárově pozinkovaný s tím, že navařitelné části jsou bez povrchové úpravy. Rozměry pantu: 40 × 60 × 140 mm (šířka × výška × délka). Hmotnost je 2350 g (dle páru).

Kompatibilita a doporučené příslušenství

K doplnění ochrany proti pádu křídel se doporučuje bezpečnostní lanko LOCINOX® B-SAFE nebo U-SAFE. Lanko je určené pro případy selhání pantu a je vyvinuté v souladu s předpisem EN 12604.

Varianty

Tento produkt je dodáván jako M16 pant s otevřením 180° a s uvedeným rozsahem seřízení ve třech směrech (dle osy X/Y/Z).

Hlavní výhody produktu

• 180° otevření – široký rozsah pro snadné ovládání křídla.
• Nastavitelný ve 3 směrech – seřízení po instalaci pro doladění polohy.
• Nastavení X/Y/Z – korekce šířky, výšky i hloubky křídla.
• M16 závit – kompatibilita s upevněním dle standardu M16.
• Univerzální pro pravé/levé křídlo – zjednodušení výběru při montáži.
• Žárové pozinkování – lepší odolnost proti korozi.
• Navařitelné části bez úpravy – připravené pro kvalitní navaření.
• Seřízení souběžnosti – pomoc při vyosení křídel (např. vlivem mrazu).
• Nosnost 200 kg / pár – vhodné pro běžné bránové aplikace.
• Ochrana s bezpečnostním lankem – možnost doplnění proti pádu.
• Pár v balení – baleno jako kompletní set pro montáž jedné strany.

Technické parametry
