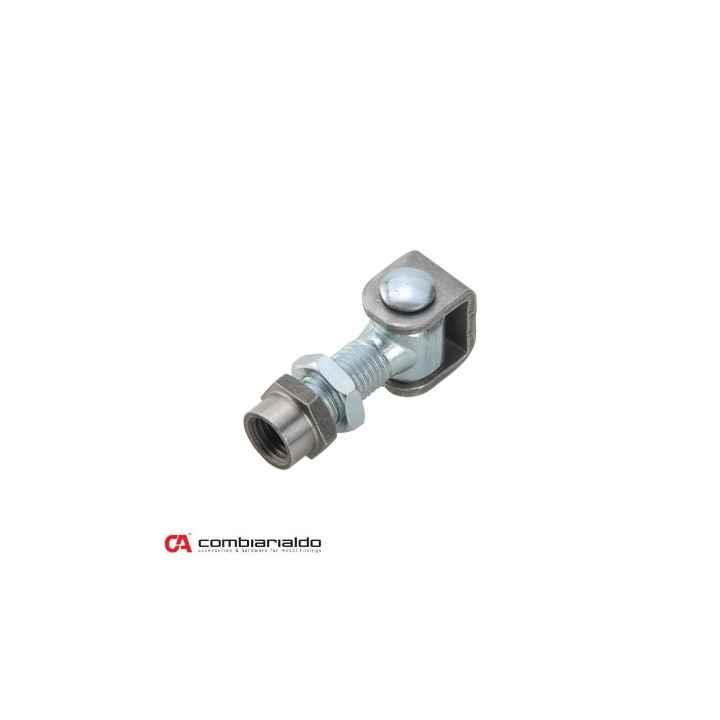

Navařovací pant Combi Arialdo M24 (1D) otevíratelný 90°

Navařovací pant Combi Arialdo M24 otevíratelný 90° (1D)

Navařovací pant Combi Arialdo M24 otevíratelný 90° (1D) je řešením pro zavěšení křídel lehčích brán. Díky závitu **M24** a provedení s možností **nastavení 1D** pomáhá doladit polohu křídla tak, aby se brána otevírala plynule a bez zbytečných vůlí. Konstrukce je navržena pro komfortnější servis – demontáž křídla jde řešit přes **otočný čep** zajištěný šroubem ze spodní strany.

Je vhodné jej použít zejména tam, kde je potřeba spolehlivé zavěšení a současně snadnější manipulace při montáži nebo údržbě. V praxi se pant kombinuje se spodními závěsy/patikami (doporučená dvojice je dle systému se **spodním závěsem C348/20** a **patkou C349/20**), čímž se zvýší celková stabilita křídla.

Klíčová funkce a konstrukce

Jde o nastavitelný navařovací pant s otevíráním do 90°. Předností je nastavitelnost 1D pomocí matice (zajištění kontramaticí) a možnost demontáže křídla přes otočný čep.

Montáž a použití

Při montáži se krídlo brány nastavuje pomocí matice (cca 30 mm) nalisované na podložce, která se při-přivaří k nosnému sloupku. Následně se poloha zafixuje pomocí kontramaticí (cca 24 mm). Pro snadnější servis je k dispozici otočný čep zajištěný šroubem ze spodní strany – pro uvolnění se použije imbusový klíč 4 mm.

Materiál a rozměry

Pant je provedený jako částečně pozinkovaný (část v tvaru U se přizvazuje na křídlo brány). Zbývající část je bez povrchové úpravy. Rozměry pantu jsou 48 × 35 × 96 mm (šířka × výška × délka).

Kompatibilita v bránovém systému

Pro správnou funkci zavěšení se pant obvykle řeší jako součást soustavy. Pro zvýšení zatížení křídla je uvedena kombinace se spodním závěsem C348/20 a patkou C349/20.

Varianty (povrchová úprava)

Dle systému pantu je uvedeno částečně pozinkované provedení (necelý celek je pozinkovaný).

Hlavní výhody produktu

• Závit M24 pro přesné uchycení a nastavení.
• Otevíratelné 90° pro běžné varianty křídlových bran.
• Nastavení 1D umožňuje doladění polohy křídla.
• Navařovací provedení pro pevné uchycení k nosnému sloupku.
• Kontramatice zajišťuje stabilní polohu po seřízení.
• Otočný čep usnadňuje demontáž křídla.
• Imbus 4 mm pro zajištění čepu ze spodní strany.
• Částečně pozinkovaný povrch snižuje riziko koroze v namáhaných místech.
• Vhodné pro lehké brány dle doporučené soustavy závěsů.
• Snadnější servis díky řešení otočného čepu.
• Kompatibilita se spodními díly systému (C348/20, C349/20).

Technické parametry

FAQ – časté dotazy

Kolik kusů je v balení?

V balení je uvedeno 6 kusů. Při objednávce je proto vhodné počítat s celkovým počtem závěsů pro obě strany křídla dle zvoleného řešení.

Je pant vhodný pro těžké brány?

Podle popisu je určený pro lehké brány. Pro zvýšení stability křídla se doporučuje kombinace se spodními díly systému (C348/20 a C349/20).

Jak probíhá nastavení polohy křídla?

Nastavení se provádí pomocí matice (cca 30 mm) nalisované na podložce, která se při-přivaří k nosnému sloupku. Po seřízení se poloha zafixuje kontramaticí (cca 24 mm).

Lze demontovat křídlo bez demontáže celého pantu?

Ano. Demontáž křídla je řešená přes otočný čep, který je zajištěný šroubem ze spodní strany. Pro uvolnění se používá imbus 4 mm.

Je pant celý pozinkovaný?

Ne. Je uvedeno částečně pozinkované provedení. Část v U tvaru se přizvazuje na křídlo brány, zbytek není povrchově upraven (bez pozinkové vrstvy).

S jakými spodními závěsy by se měl kombinovat?

Pro zvýšení zatížení křídla je uvedena doporučená kombinace se spodním závěsem C348/20 a patkou C349/20. V praxi je vhodné držet stejné systémové řešení pro správnou funkci celé sestavy.

Je nutné dodržet otevírací úhel 90°?

Pant je určen pro otevírání 90°. Změna geometrie stavby nebo omezení dorazu může ovlivnit správnou funkci, proto je vhodné respektovat doporučené řešení a seřízení.

Jaká je závitová specifikace pantu?

Pant je se závitem M24. To je důležité pro správné osazení v systému a při použití matic/kontramatic dle uvedeného postupu.

Je možné montovat svépomocí?

Montáž vyžaduje zavaření k nosnému sloupku a následné seřízení. Pokud má zákazník zkušenost se svářečskými pracemi a dokáže přesně dodržet polohu, je svépomocná montáž možná; v opačném případě se doporučuje zapojit odbornou montáž.
