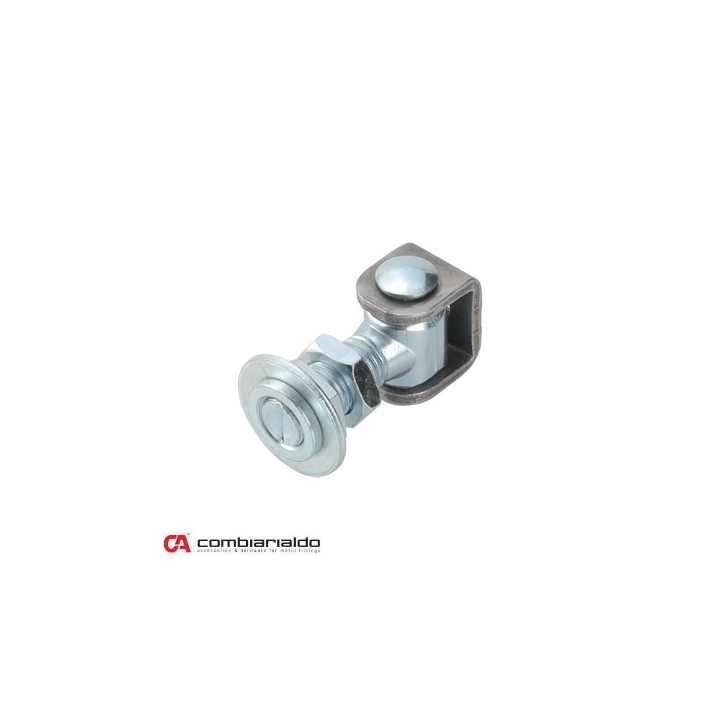

Navařovací závěs Combi Arialdo M24 (1D) otevíratelný 90°

Navařovací závěs Combi Arialdo M24 (1D) otevíratelný 90° je regulovatelný pant určený k přivaření na bránové křídlo/sloup. Závit M24 zajišťuje pevné spojení a umožňuje nastavení polohy křídla v rámci 1D geometrie. Pro zachování odolnosti je závěs částečně pozinkovaný, zatímco část v tvaru U (přivařovaná na křídlo) zůstává bez povrchové úpravy.

Praktické využití najde zejména u lehčích bran, kde se počítá s vhodnou kombinací vrchního a spodního závěsu. Výrobek je navržen tak, aby zvýšil celkovou funkčnost sestavy při použití spolu se spodním závěsem (typicky C348/20 a C349/20). Montáž a demontáž křídla je řešena přes otočný čep zajištěný ze spodní strany šroubem (imbus 4 mm), což zjednodušuje servis i případné vyjmutí křídla.

Klíčová funkce a konstrukce

Vertikálně a polohově řeší uložení bránového křídla pomocí závěsu s nastavitelným 1D prvkem a závitem M24. Pro otevření do polohy 90° je závěs konstruován tak, aby křídlo pracovně sedělo i při běžném používání.

Montáž a použití

Při montáži lze křídlo brány nastavit pomocí matice 30 mm nalisované na podložce. Podložka se přivaří k nosnému sloupu a následně se křídlo zajistí kontramaticí 24 mm. Demontáž křídla je možná přes otočný čep, který se zajišťuje ze spodní strany šroubem – pro dotažení je potřeba imbus 4 mm.

Materiál a rozměry

Závěs je dodáván jako navářecí pant pro bránové systémy. Část je částečně pozinkovaná, přivařovaná část v tvaru U je bez povrchové úpravy. Rozměry závěsu: 54 × 54 × 96 mm (šířka × výška × délka). Hmotnost činí 700 g.

Kompatibilita a doporučené kombinace

Pro správné zatížení a stabilní chod křídla se doporučuje kombinovat se spodním závěsem. Výrobce uvádí použití v kombinaci se spodním závěsem C348/20 a/nebo spodním závěsem C349/20.

Varianty

Tento závěs je dodáván jako varianta s otevřením 90° a závitem M24 (nastavitelný 1D s kontramaticí).

Hlavní výhody produktu

• Závit M24 pro pevné spojení křídla
• Otevíratelnost 90° pro běžné provozní polohy
• Nastavitelná geometrie (1D) pro přesnější polohu křídla
• Navařovací provedení pro robustní uchycení
• Částečné pozinkování pro lepší odolnost proti korozi
• Kontramaticí lze zafixovat nastavení
• Montáž a demontáž čepem bez nutnosti demontáže celého závěsu
• Zajištění ze spodní strany šroubem (imbus 4 mm)
• Vhodné pro lehké brány v odpovídajících sestavách
• Kompatibilita se spodními závěsy (C348/20, C349/20)
• Balení 6 ks pro kompletní osazení podle potřeby
