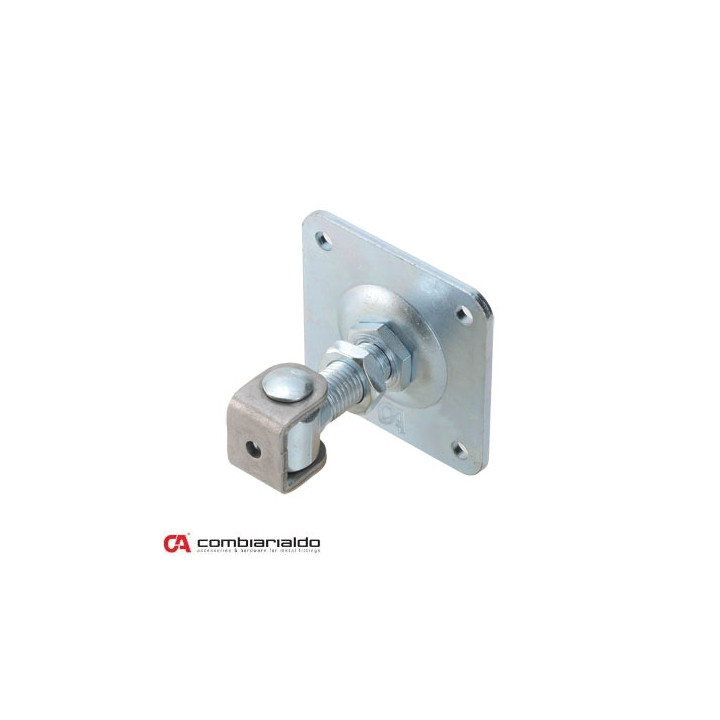

Combi ARIALDO pant M24 s plotnou 100 x 100 mm, otevíratelný 90°, nastavitelný 1D, částečně pozinkovaný

Combi ARIALDO pant M24 s plotnou 100 × 100 mm, otevíratelný 90°, nastavitelný 1D, částečně pozinkovaný

Combi ARIALDO pant M24 je navárací záves-pant určený pro křídlové brány, kde je potřeba 1D nastavení polohy křídla. Disponuje závitem M24 a plotnou 100 × 100 mm pro pevné přivaření k nosné části brány. Otevírání je řešeno na 90° a částečně pozinkovaná úprava pomáhá lépe odolávat běžným povětrnostním podmínkám.

Pant se hodí zejména pro lehké brány, kde chcete spolehlivé zavěšení a zároveň snadnější servis. Při správném nastavení a kombinaci se spodním závěsem se zvyšuje stabilita křídla a pohodlněji se řeší montáž i demontáž křídla pomocí otočného čepu zajištěného ze spodní strany.

Klíčová funkce a konstrukce

Navárací pant se závitem M24 doplňuje plotna 100 × 100 mm. Je konstruovaný pro otevírání 90° a pro 1D nastavení pomocí matice spojené s podložkou, která se přivaří na nosný sloup. Součástí systému je zajištění kontramaticí.

Montáž / použití

Při montáži se nastavuje poloha křídla pomocí matice (rozměr uvedený v popisu jako 30 mm) nalisované na podložce přivařené k nosnému sloupu. Následně se poloha zafixuje kontramaticí (dle popisu 24 mm). Pro demontáž křídla se využívá otočný čep zajištěný ze spodní strany šroubem; pro utažení se používá imbus 4 mm.

Materiál a rozměry

Povrchová úprava je pozinkovaná (část v provedení tvaru U se přivařuje na křídlo brány – bez povrchové úpravy v místě svaru dle podkladu). Rozměry pantu jsou šířka 100 mm, výška 100 mm a délka 96 mm.

Volitelné příslušenství / kompatibilita

Pant se doporučuje kombinovat se spodním závěsem, aby byla zajištěná správná nosnost a stabilita křídla. V podkladech jsou uvedené možnosti kombinace se spodními závěsy C348/20 a C349/20.

Varianty

Tento typ je dodáván jako pant M24 s plotnou 100 × 100 mm a s otevíráním 90°; varianty povrchové úpravy nebo jiné rozměry nejsou pro tento produkt v podkladech rozlišeny.

Hlavní výhody produktu

• Závit M24 pro pevné spojení komponentů.
• Plotna 100 × 100 mm pro stabilní přivaření.
• Otevírání 90° pro standardní provoz křídlové brány.
• Nastavitelný 1D pro dolaďování polohy křídla.
• Navárací provedení pro odolnější uchycení.
• Částečně pozinkovaný povrch pro lepší odolnost v exteriéru.
• Montážní a demontážní servis přes otočný čep.
• Zajištění ze spodní strany šroubem (imbus 4 mm).
• Kompatibilita se spodními závěsy C348/20 a C349/20.
• Vhodné pro lehké brány dle určení v podkladech.

Technické parametry

FAQ – časté dotazy

Je pant vhodný pro všechny typy bran?

Dle podkladů je vhodný pro lehké brány. Pro vyšší zatížení je nutné zvolit odpovídající závěsové řešení a správnou kombinaci s dalšími komponenty systému.

Jak se nastavuje poloha křídla?

Poloha křídla se nastavuje pomocí matice na podložce, která je přivařená k nosnému sloupu. Po nastavení se poloha zajistí kontramaticí.

Potřebuji speciální nářadí pro demontáž křídla?

Demontáž se provádí přes otočný čep zajištěný šroubem ze spodní strany. Pro zajištění se používá imbus 4 mm.

S čím má být pant kombinovaný?

V podkladech je uvedena doporučená kombinace se spodními závěsy C348/20 nebo C349/20. Správná kombinace pomáhá s nosností a stabilitou křídla.

Kolik kusů je v balení?

Dle podkladu je v balení 6 kusů pantu.

Je celá plocha pantu pozinkovaná?

Pant je částečně pozinkovaný. Část v tvaru U určená pro přivaření na křídlo je dle podkladu bez povrchové úpravy v místě svaru.

Lze namontovat pant svépomocí?

Montáž pantu je vázaná na přivaření, proto je vhodná pro uživatele, kteří mají zkušenost se svářením a přesným ustavením křídla. Při nastavování polohy se postupuje dle uvedeného principu s maticí a kontramaticí.

Je pant univerzální pro různé upevňovací systémy?

Rozhodující je závit M24 a kompatibilita se zvoleným spodním závěsem. Pro správnou funkci je potřeba držet určení systému a zvolenou kombinaci komponentů.

Jak se pant udržuje?

U částečně pozinkovaného pantu se doporučuje běžná vizuální kontrola po zimě a podle potřeby očistit místo pohybu a zkontrolovat utažení zajištění. Přesná údržba závisí na podmínkách provozu brány.
