Kazetová sestava M7BAR KIT - automatická závora do 7 m

Kazetová sestava M7BAR KIT – automatická závora do 7 m

Kazetová sestava M7BAR KIT je automatická závora pro kontrolu silničních vjezdů, vhodná pro instalace u rodinných domů i menších areálů. Kompaktní kazetové provedení chrání mechanismus a elektroniku, zatímco motor 24 V a řídicí elektronika umožňují plynulý a bezpečný provoz ramene až do 7 m. Součástí setu jsou prvky pro kontrolu pohybu, detekci překážek i komfortní servisní přístup.

Sestava je praktická zejména v situacích, kdy se používá delší rameno nebo je potřeba snadnější údržba a programování. Díky modulární konstrukci ramen a možnosti ovládat dvě protilehlé závory v inteligentním režimu master/slave se systém hodí i pro vjezdy s protisměrnou logikou. Ocenit lze i energeticky úsporný stand-by a možnost volitelné záložní baterie pro provoz při výpadku.

Klíčová funkce a konstrukce

Automatická závora využívá elektromechanický systém s motorovou jednotkou 24 V a kazetovým krytem. Přesné řízení pohybu zajišťuje enkodér a elektromagnetický koncový spínač. Pevná ocelová konstrukce a nové vyvažovací pružiny jsou navržené pro dlouhou životnost, včetně až 2 000 000 cyklů.

Montáž, používání a servis

Řídicí elektronika je umístěná v horní části skříně a je přístupná rychleji než u konstrukcí, kde je elektronika schovaná hlouběji v mechanismu. Oddělené přihrádky pro elektroniku a mechaniku pomáhají chránit vnitřní části před poškozením a zvyšují bezpečnost při servisních zásazích.

Materiál a rozměry

Set je dodáván jako kazetová sestava s rozměry 390 × 1280 × 460 mm (šířka × výška × délka). Konkrétní rameno je pro délku až 7 m a konstrukce je postavená na ocelovém základu s odolností vůči nárazům větru.

Kompatibilita a volitelné příslušenství

V rámci sestavy lze doplnit volitelnou záložní baterii pro provoz při výpadku („black out“) a také signalizační lampu zabudovanou do krytu. Bočné odblokování s trojhranným klíčem umožňuje montáž na obě strany a řeší manuální odjištění v případě potřeby.

Ramena do 7 m (modulární prodlužování)

Pro ramena do 7 m je využitá modulární logika, kdy lze použít hliníkové prodlužovací spojky pro skládání ramene podle požadované délky. Díky tomu se systém přizpůsobí konkrétní šířce vjezdu.

Hlavní výhody produktu

• 24 V motor pro moderní automatizační systém
• Řídicí elektronika v sadě pro snadnější uvedení do provozu
• Rameno až 7 m pro širší vjezdy
• Enkodér pro kontrolu pohybu
• Elektromagnetický koncový spínač pro přesné dorazy
• Detekce překážek během pohybu ramene
• Sledování odběru proudu pro bezpečnostní logiku
• Master/slave pro ovládání dvou protilehlých závor
• Stand-by úspora při klidu systému
• Záložní baterie (volitelné) pro provoz při výpadku
• Modulární ramena s hliníkovou prodlužovací spojkou
• Přístup k elektronice v horní části skříně
• Oddělené přihrádky elektronika vs. mechanika

Technické parametry

FAQ – časté dotazy

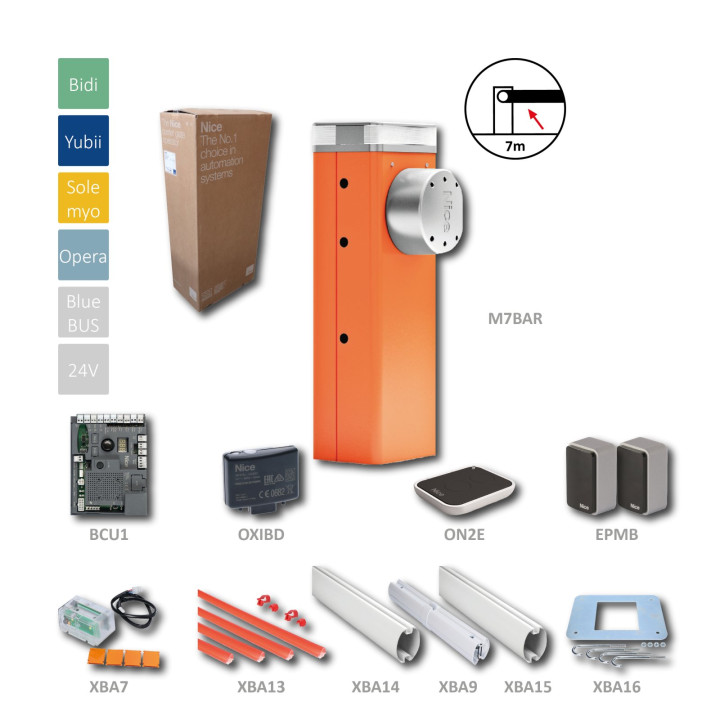

Co všechno je v této kazetové sestavě M7BAR KIT?

Set je dodáván jako kompletní KIT pro automatickou závoru do 7 m. Obsahuje motor 24 V s řídicí elektronikou BCU1 a sadu ovládacích a instalačních komponentů (včetně prvků pro koncové polohy a zpětnou vazbu).

Je závora vhodná i pro rameno kratší než 7 m?

Ano. Závora je určená pro ramena do 7 m. V praxi se délka přizpůsobí podle šířky vjezdu a modulární konstrukce umožňuje skládání ramene pomocí prodlužovací spojky.

Lze ovládat dvě protilehlé závory jedním systémem?

Ano. Sestava podporuje režim master/slave, takže je možné inteligentní řízení dvou protilehlých automatických závor.

Jak se řeší programování a servis, když je potřeba zasáhnout do elektroniky?

Řídicí jednotka je umístěná v horní části skříně, takže je k ní přístup zjednodušený. Zároveň jsou uvnitř oddělené přihrádky pro elektroniku a mechaniku, což snižuje riziko poškození při běžné údržbě.

Má závora bezpečnostní funkce pro případ překážky?

Má. Řídicí logika zohledňuje detekci překážek a zároveň sleduje odběr proudu motoru během pohybu ramene. Tím se zvyšuje bezpečnost provozu.

Co se stane při výpadku elektrické energie?

Standardně je provoz závislý na napájení. Pro zvýšení spolehlivosti je možné zvolit záložní baterii, která umožní fungování i během výpadku.

Dá se ovládání odblokování přizpůsobit poloze instalace?

Ano. Systém nabízí bočné odblokování s trojhranným klíčem a počítá s možností montáže na obě strany.

Je možné doplnit signalizaci?

Ano. K dispozici je volitelné příslušenství ve formě signalizační lampy, kterou lze zabudovat do krytu.

Jak náročná je montáž svépomocí?

Montáž je možná pro zručné montéry, ale doporučuje se dodržet postup výrobce a zásady bezpečné instalace pohonu. Zvláštní pozornost je potřeba věnovat správnému upevnění kazety a nastavení koncových poloh.
