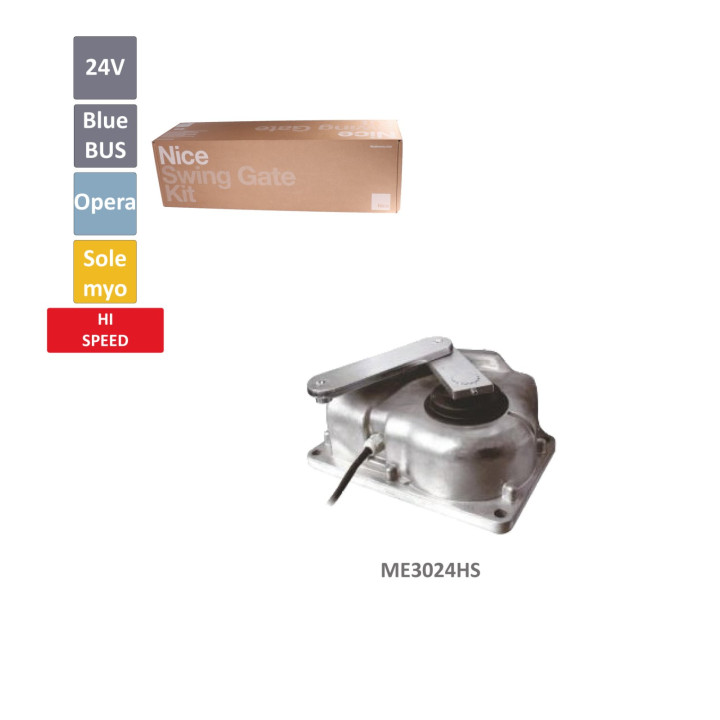

Pohon M-FAB HS rychlý podzemní 24 V pro křídlovou bránu do 3,5 m

Pohon M-FAB HS rychlý podzemní 24 V pro křídlovou bránu do 3,5 m je vhodný pro automatizaci křídlových bran, kde má být pohon skrytý pod úrovní terénu. Je navržen pro **rychlé otevření** (otevření na 90° za cca 8 sekund) a pracuje jako samosvorný elektromechanický pohon, takže brána zůstává v uzavřené poloze bez nutnosti externího zámku. Pohon v provedení **24 Vdc** s **magnetickým enkodérem** je vhodný zejména pro **intenzivní provoz**.

Podzemní montáž pomáhá udržet čistý vzhled vratové konstrukce a zároveň chrání pohon před běžnými vlivy z okolí. Součástí řešení jsou **lisované základové krabice Fab Box** a mechanický doraz při otevření/zavření, které zjednodušují nastavení provozních režimů. Pohon je **plně kompatibilní s předchozí řadou Metro**, a lze jej doplnit o moderní bezpečnostní prvky (bezpečnostní lišty, citlivé hrany) dle zvolené řídicí jednotky.

Klíčová funkce / konstrukce

Motor je **samosvorný elektromechanický** s možností ovládání koncových poloh. Pro přesné a opakovatelné řízení polohy je v 24 V verzi použit **magnetický enkodér**. Pohon používá **mechanický doraz** při otevření a pracuje s nastavením standardního otevření až do 110° (volitelné až do 360° dle konfigurace).

Montáž / použití

Jedná se o **podzemní (skrytou) montáž** do základové části u křídlové brány. Součástí je **Fab Box** provedení podle podmínek instalace. Pro správnou automatizaci se používá kompatibilní řídicí jednotka (doporučení výrobce: **MC800**, resp. pro MFAB3024 **MC824H**). Verze 24 Vdc je zároveň kompatibilní s **Moonclever MC824H**.

Materiál a odolnost

Podzemní část je řešena v robustním krytí **IP67**. Pro vnitřní komponenty a hliníkové odlitky lité pod tlakem je typická zvýšená odolnost proti vlivům prostředí. Základové krabice Fab Box jsou dostupné v provedení z **nerezové oceli** nebo s **kataforézní povrchovou úpravou**.

Kompatibilita s řízením a příslušenstvím

Pohon je určen pro konfigurace s řídicími jednotkami, které podporují jeho parametry. Doporučené jednotky: **MC800** (v minulosti Mindy A6F, A60, A700F) a pro MFAB3024 **MC824H**. Lze jej doplnit o **bezpečnostní lišty** poslední generace a zapojit **citlivé hrany** poslední generace. Volitelně je možná také **záložní baterie** pro provoz při výpadku (PS324).

Varianty (odblokování a rozsah otevření)

Pohon umožňuje **odblokování zevnitř i zvenčí** ve dvou variantách: provedení **s klíčem** nebo **s pákou**. Tyto možnosti lze kombinovat a odblokování se provádí pohodlně jednou rukou. Otevření je standardně do **110°**, volitelně až do **360°**.

Hlavní výhody produktu

• Rychlé otevření (cca 8 s na 90°).
• 24 Vdc pohon s magnetickým enkodérem.
• Samosvorný motor pro uzavřenou polohu bez dodatečného zámku.
• Intenzivní provoz díky provedení pro časté cykly.
• Magnetický enkodér pro přesné snímání polohy.
• Mechanický doraz při otevření/zavření.
• Fab Box v robustním podzemním krytí.
• Odolnost IP67 a odolné vnitřní komponenty.
• Ovládání odblokování zevnitř i zvenčí (klíč/páka).
• Snadné programování přes ovládací tlačítka řídicí jednotky.
• Autodiagnostika poruch.
• Bezpečnostní rozšíření pro lišty a citlivé hrany.
• Záloha napájení pomocí volitelné baterie PS324.

Technické parametry
