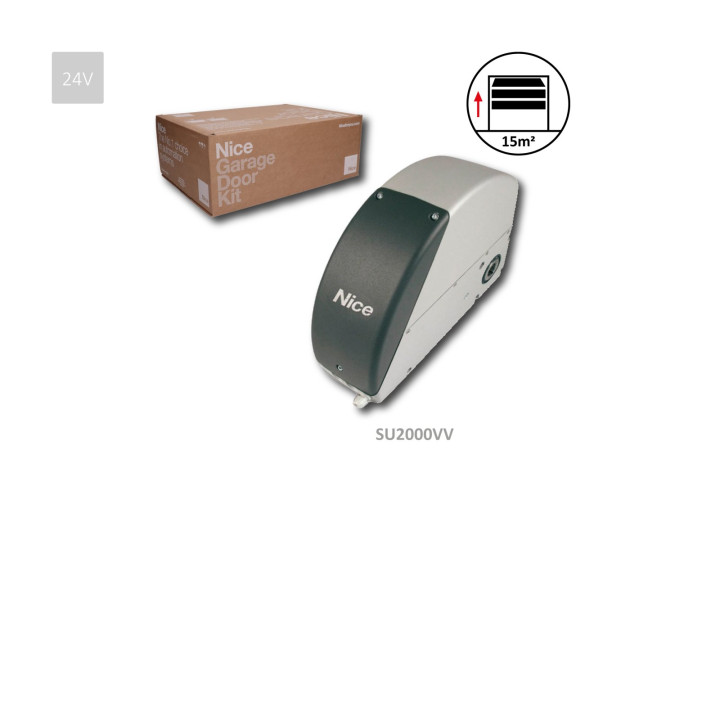

SUMO samosvor 24V pro průmyslová vrata 5-15m²

SUMO samosvor 24V pro průmyslová vrata 5–15 m² je elektromechanický pohon 24 V určený pro intenzivní provoz průmyslových sekčních garážových vrat. Díky magnetickému enkóderu se obejdete bez nastavování koncových spínačů a pohon pracuje spolehlivě i v režimu častého používání.

Pohon se montuje přímo na hřídel sekčních vrat a hodí se pro různé průměry hřídelí (dle použití adaptéru). Samosvorná konstrukce pomáhá zajistit vratům stabilní polohu i při vypnutém napájení a zároveň umožňuje snadné začlenění do automatizačního systému s řídicí jednotkou N DPRO924.

Klíčová funkce / konstrukce

Samosvorný 24 V elektromechanický motor s magnetickým enkóderem zajišťuje přesnou detekci poloh. Není nutné nastavovat koncové spínače, protože řízení poloh pracuje přes enkóder a naprogramovaná koncová místa.

Montáž / použití

Snadná montáž probíhá přímo na hřídel sekčních vrat. Vhodný je pro hřídele o průměru Ø 25,4 mm a v kombinaci s adaptérem CRA9 je použitelný i pro hřídele o průměrech Ø 31,75–35–40 mm. Pro správné nastavení je potřeba řídicí jednotka N DPRO924, kde se ukládají koncové pozice a další parametry.

Materiál a rozměry

Pohon je dodáván jako kompaktní motor s převodovým řešením pro montáž na hřídel. Rozměry odpovídají dodaným hodnotám: 345 × 150 × 470 mm (š × v × d) a hmotnost je 11 390 g.

Řídicí jednotka a kompatibilita

Pro zprovoznění pohonu je třeba dokoupit řídicí jednotku N DPRO924. Právě v ní se provádí programování koncových pozic, nastavuje se rychlost a délka pauzy a řeší se i funkce upozornění na servis. Pohon tak tvoří kompletní systém až po doplnění řídicí jednotky a případně dalších prvků dle zvoleného zapojení vrat.

Varianty

Tento produkt je určen pro použití v rozsahu 5–15 m². Případné odlišnosti v montáži závisí na průměru hřídele a použití vhodného adaptéru (např. CRA9).

Hlavní výhody produktu

• Samosvorný pohon pro stabilní polohu vrat.
• 24 V motor vhodný do automatizace průmyslových vrat.
• Magnetický enkódr pro snímání poloh.
• Bez nastavování koncových spínačů (řízení pracuje s enkóderem).
• Intenzivní provoz – vhodné pro časté cykly.
• Rychlost do 42 ot./min dle technických parametrů systému.
• Montáž na hřídel sekčních vrat.
• Rychlá instalace díky kompaktním rozměrům.
• Šetří místo zejména díky malé šířce pro snazší montáž.
• Jednotkové programování v řídicí jednotce N DPRO924.
• Funkce plynulého startu a zpomalování při zavírání.
• Upozornění na servis (programovatelné dle cyklů).

Technické parametry

FAQ – časté dotazy

Je potřeba nastavovat koncové spínače?

Ne. Pohon využívá magnetický enkódr a koncové pozice se ukládají do paměti v řídicí jednotce N DPRO924, bez nutnosti nastavování koncových spínačů.

Co musím dokoupit, aby pohon fungoval?

Je potřeba dokoupit řídicí jednotku N DPRO924. U ní se provádí programování, ukládají se koncové pozice a nastavují se další funkce pohybu.

Pro jak velká vrata je pohon určen?

Pohon je určen pro průmyslová vrata v rozsahu plochy 5–15 m².

Na jaký průměr hřídele ho lze namontovat?

Základně je vhodný pro hřídel o Ø 25,4 mm. Pro jiné průměry lze využít adaptér CRA9, se kterým je použitelný i pro Ø 31,75–35–40 mm.

Je vhodný pro časté používání?

Ano. Výrobek je vhodný pro intenzivní provoz, tedy pro vrata s vyšší četností otevírání a zavírání.

Jaké funkce jsou v řídicí jednotce N DPRO924?

Řídicí jednotka umožňuje například uložení koncových pozic, plynulý start a zpomalování při zavírání, programování pauzy a rychlosti pohybu a také upozornění na servis.

Lze pohon namontovat svépomocí?

Montáž se provádí přímo na hřídel, ale konkrétní postup a správné nastavení je potřeba řešit podle dokumentace k dané sestavě vrat a řídicí jednotce. Doporučuje se postupovat přesně podle návodu a před uvedením do provozu ověřit správné zapojení všech bezpečnostních prvků.

Co se stane při výpadku elektrické energie?

V řídicí jednotce je řešena možnost napájení při výpadku díky volitelné záložní baterii. Přesný typ a zapojení závisí na zvolené konfiguraci řídicí jednotky.

Je tento pohon určen i pro jiné typy vrat než sekční?

Je určen pro sekční garážová vrata s hřídelí, na kterou se pohon montuje. Pro jiné konstrukce je nutné ověřit kompatibilitu podle typu vrat a požadavků na pohon.
