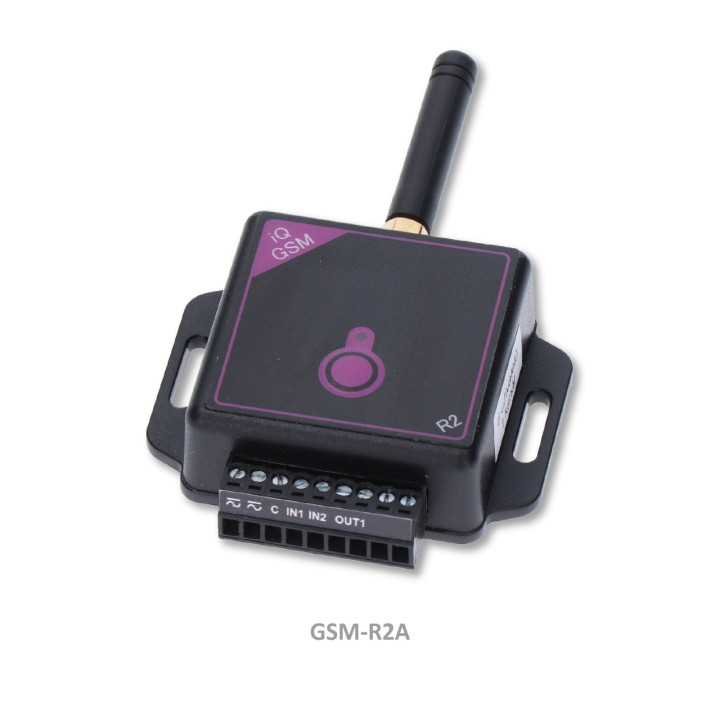

GSM klíč/GSM relé iQGSM-R2 s alarmem, počet uživatelů 6/20

GSM klíč/GSM relé iQGSM-R2 s alarmem je vhodný pro zabezpečené dálkové ovládání garážových vrat, vjezdových bran nebo závor. Ovládání probíhá bez složité konfigurace – stačí vložit SIM, zapojit vodiče a následně uložit uživatelská čísla. Kromě ovládání relé nabízí i funkci alarmu, která na dálku upozorní na otevřený nebo nezavřený stav.

iQGSM-R2 se hodí také tehdy, když se má brána/vrata hlídat i mimo běžné ovládání z pohonu. Alarm lze využít i u vrat bez pohonu s manuálním otevíráním (odděleně řešené napájení). Díky univerzálnímu rozsahu napájení a možnosti připojení bezpotenciálového kontaktu je tento GSM modul praktický doplněk pro řadu instalací, kde chcete mít přehled o stavu a zároveň jednoduché ovládání z telefonu.

Klíčová funkce: ovládání relé a alarm

Zařízení provádí povel přes GSM komunikaci. Výstupní relé umožní ovládat vrata/branou/závoru podle kontaktu relé. Současně je možné využít alarm – systém sleduje dobu otevření a reaguje upozorněním, pokud se brána nezavře v nastaveném čase.

Montáž a zprovoznění krok za krokem

Pro základní uvedení do provozu je potřeba: připojit vodiče (dva napájecí a dva ovládací), vložit SIM kartu a uložit uživatelská čísla. Následně je vhodné doplnit sledování stavu připojením koncového spínače (není součástí dodávky) na vstupy IN1/IN2 – pouze jako kontakt, bez přivádění napětí.

Materiál a rozměry

GSM klíč je kompaktní elektronika určená pro montáž do rozvodných míst. Rozměry jsou uváděny 66 × 60 × 21 mm (měřeno bez antény). Přístroj má krytí IP50 a pracuje v teplotním rozsahu -20 až +50 °C.

Napájení, relé a přenos signálu

Napájení je univerzální v rozsahu 10–30 V AC/DC. U relé je uvedené zatížení kontaktu max. 30 V / 1 A. Pro spolehlivé spojení je důležité zvolit vhodné umístění – v případě horšího GSM signálu je doporučená externí anténa nebo použití vhodného zesílení antény.

Volitelná verze: počet uživatelů 6 nebo 20

iQGSM-R2 se dodává ve variantě s kapacitou 6 uživatelů nebo 20 uživatelů. Odpovídající verze se liší v tom, kolik telefonních čísel lze uložit do paměti zařízení (pro ovládání relé i související alarm).

Hlavní výhody produktu

• Dálkové ovládání z mobilu prozvoněním
• Ovládání SMS se zadáním hesla
• Alarm pro sledování stavu brány/ vrat
• Časovač alarmu 1 s až 24 h
• Časovač výstupu 1 s až 24 h
• Ukládání uživatelů do paměti zařízení
• Reléový výstup pro ovládání kontaktu
• Univerzální napájení 10–30 V AC/DC
• Bezpečnostní volby nastavení režimu ovládání
• Nízký odběr v klidu max. 20 mA
• Špičkový odběr při vysílání krátkodobě až 200 mA až 1 A
• Odolné ochrany proti přepětí a ESD

Technické parametry

FAQ – časté dotazy

Co je v balení a co si potřebuji připravit na instalaci?

Zařízení obsahuje samotný GSM klíč s relé výstupem a funkcí alarmu. Pro připojení alarmu je potřeba mít koncový spínač (není součástí dodávky) a připravit propojovací vodiče podle zvolené instalace.

Jak se GSM klíč nastavuje pro ovládání?

Po připojení vodičů je potřeba vložit SIM kartu a uložit uživatelská čísla do paměti. Čísla lze uložit bezplatně přes prozvonění nebo vzdáleně přes SMS příkazy (dle zvoleného režimu ovládání).

Je nutné připojovat USB nebo používat aplikaci?

Ne. Ovládání je řešeno přes GSM komunikaci a zařízení nevyžaduje instalaci ovladačů, software ani speciální aplikaci. Pro základní funkci postačí zapojení a uložení uživatelských čísel.

Jak správně připojit koncový spínač pro alarm?

Na vstupy IN1 a IN2 lze připojit pouze kontakty spínače (bez přivádění napětí). Koncový spínač se umísťuje tak, aby snímal otevřeno/zavřeno a alarm pak vyhodnocoval dobu otevření podle nastavení.

Lze alarm použít i u vrat bez pohonu?

Ano, alarm lze využít i pro vrata s manuálním otevíráním, ale napájení pak musí být řešeno adaptérem. Funkce ovládání a alarmu jsou přitom řešeny odděleně.

Jaký je rozdíl mezi variantou pro 6 a pro 20 uživatelů?

Rozdíl je v tom, kolik telefonních čísel lze uložit do paměti zařízení. Verze 6/1 umožňuje kapacitu pro 6 uživatelů, zatímco verze 20/1 umožňuje uložit až 20 uživatelů (u obou je uveden 1 výstup).

Jaké jsou bezpečnostní režimy ovládání?

Zařízení umožňuje zvolit režim, kdy lze relé ovládat prozvoněním z uložených čísel, ovládáním přes SMS příkazy se zadáním hesla, nebo prozvoněním z libovolného čísla. Jednotlivé režimy se liší mírou zabezpečení i počtem uživatelů.

Co když je GSM signál v místě montáže slabý?

V případě horšího signálu se doporučuje použít externí anténu. Pokud je zařízení umístěno v plastové skříni, lze signál posílit i vhodnou nalepovací anténou.

Jaká jsou omezení reléového výstupu?

Reléový kontakt je určen pro zatížení max. 30 V / 1 A. Pro spolehlivou funkci je nutné přizpůsobit způsob připojení a zapojení tomu, aby nebyl překročen povolený elektrický rozsah.
