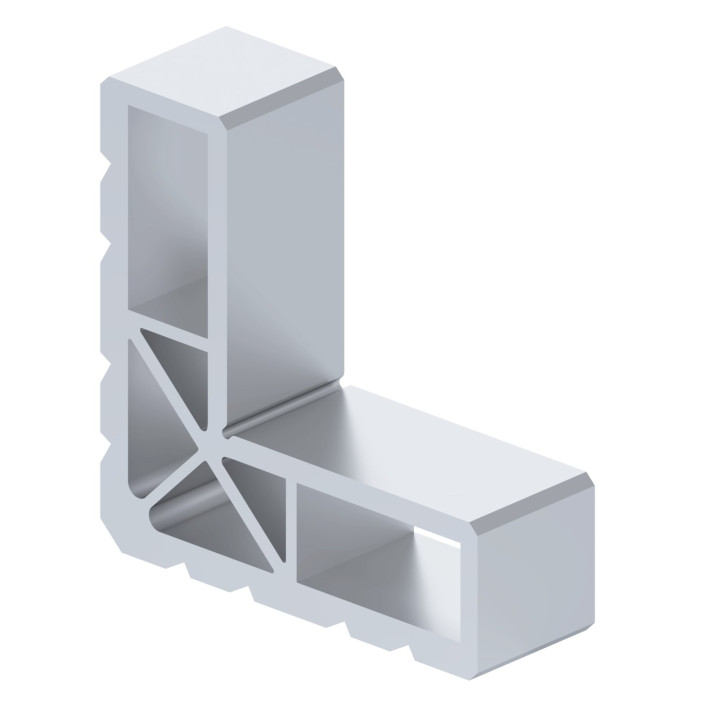

Rohová spojka pro profil AL-SP70

Rohová spojka pro profil AL-SP70 je díl navržený speciálně pro hliníkové profily řady AL-SP70. Zajišťuje přesné spojení v rohu a přispívá k tuhosti výsledné konstrukce, ať už jde o rám branky, plotové pole nebo jiné hliníkové prvky.

V praxi se hodí všude tam, kde je potřeba vytvořit rohový spoj dvou profilů v konstantním úhlu a zároveň zachovat stabilitu i při běžném zatížení. Kompaktní tvar spojky umožňuje její správné usazení do struktury profilu a zjednodušuje práci při přípravě rohu.

Klíčová funkce/konstrukce

Rohová spojka je tvarovaná tak, aby umožnila správné umístění v rohovém spoji dvou profilů. Drážky a výstupky slouží pro přesné dosazení a stabilnější chování spoje.

Montáž / použití

Postup montáže je založený na přesném označení a navrtání místa pro uchycení. Spojka se nejprve umístí do rohového spoje dvou profilů, následně se ve správném místě navrtá otvor (vrtákem **EVZ-BM6**). Finální upevnění zajišťuje šroub **E1-2M6x20**, který spojku i profily pevně spojí.

Materiál a rozměry

Spojka je vyrobená z hliníkového materiálu, který je vhodný pro konstrukce vystavené povětrnosti díky odolnosti vůči korozi. Rozměry odpovídají danému profilu a zajišťují kompatibilní uložení v rohovém spoji.

Kompatibilita

Rohová spojka je určená pro hliníkové profily **AL-SP70-6** a **AL-SP70-7016S-6**. Pro jiné typy profilů nemusí geometrie spojky sedět.

Hlavní výhody produktu

• Rohový spoj pro konstrukce v pravém úhlu
• Kompatibilita pro profily AL-SP70-6 a AL-SP70-7016S-6
• Stabilita rohu díky tvarovému usazení
• Přesné dosazení v rámci profilu
• Odolnost hliníkového materiálu
• Kompaktní tvar pro čisté zapojení do rohu
• Pevné uchycení pomocí šroubu E1-2M6x20
• Kontrolovaná montáž přes vrtání ve správném místě
• Jednoduchá práce při přípravě rohového rámu
• Vhodné pro brankové a plotové systémy

Technické parametry

FAQ – časté dotazy

Co je potřeba pro montáž rohové spojky AL-SP70?

Pro správnou montáž se používá vrtání dle postupu a následné uchycení šroubem **E1-2M6x20**. Vrták doporučený pro navrtání otvoru je **EVZ-BM6**.

Je rohová spojka vhodná pro všechny profily AL-SP70?

Je určená pro konkrétní varianty profilů řady **AL-SP70** uvedené v kompatibilitě. Pro jiné typy profilů se může lišit geometrie a spojka nemusí správně sedět.

Kolik rohových spojek je potřeba na jeden roh rámu?

Záleží na konstrukci a způsobu ukotvení, ale pro běžný rohový spoj dvou profilů se obvykle používá spojka v daném rohu. V případě specifických rámů doporučujeme řídit se montážním návrhem.

Jak se pozná, kam přesně navrtat otvor?

Montáž je postavená na přesném umístění spojky do rohového spoje a navrtání otvoru ve správném místě. Doporučuje se postupovat podle přiloženého montážního postupu a značení přímo na sestaveném rohu.

Lze montovat svépomocí, nebo je potřeba specializované vybavení?

Svépomocná montáž je možná, pokud má zákazník běžné nářadí pro práci s profily a dodrží přesný postup vrtání a uchycení. Důležité je dodržet správné umístění spojky před finálním utažením.

Je spojka z hliníku odolná vůči povětrnosti?

Hliníkový materiál je vhodný pro použití v exteriéru, protože lépe odolává korozi. Pro dlouhou životnost konstrukce je i tak vhodné dodržet správné celkové ošetření a povrchovou úpravu systému.

Jaký je rozdíl oproti univerzálním spojkám?

Rohová spojka pro AL-SP70 je tvarovaná tak, aby odpovídala konkrétní geometrii kompatibilních profilů. Díky tomu je rohový spoj přesnější a stabilnější.

Je potřeba spojku nějak speciálně udržovat?

U běžných konstrukcí stačí pravidelná vizuální kontrola rohových spojů a dotažení spojů podle potřeby. U exponovaných míst se doporučuje průběžná kontrola po sezóně.
