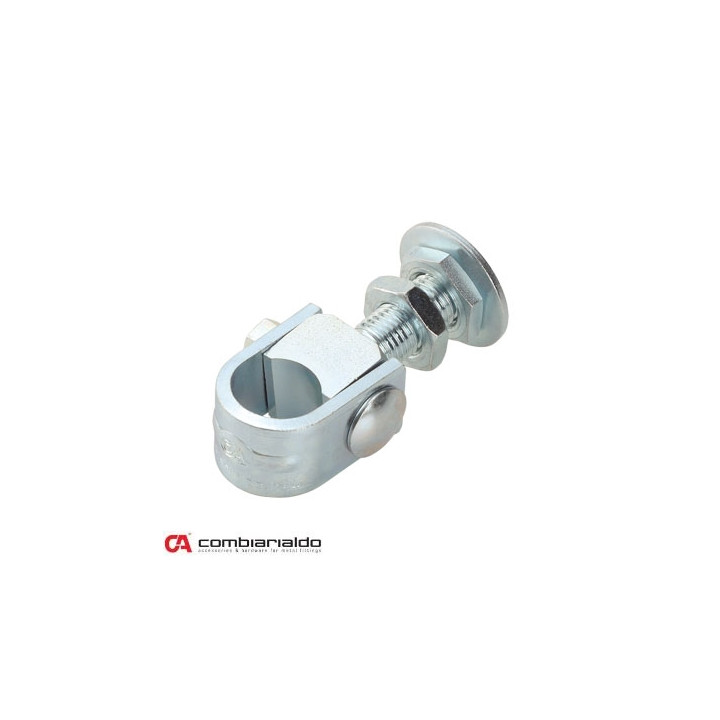

Závěs stavitelný, navařovací

Závěs stavitelný, navařovací je závěs–pant pro lehčí brány, který se instaluje navařením na křídlo. Díky závitu M18 a možnosti nastavení umožňuje pohodlně doladit polohu křídla a zlepšit jeho funkci.

Hodí se zejména tehdy, když je potřeba křídlo usadit do správné geometrie a následně zajistit proti nežádoucímu posunu. Pro vyšší celkovou tuhost a lepší výslednou nosnost se doporučuje kombinovat jej se spodním závěsem – konkrétně s dvojicí dílů C348/20 a C349/20.

Klíčová funkce / konstrukce

Stavitelný navařovací závěs-pant s závitem M18. Část ve tvaru U se přiváří na křídlo brány a umožňuje následné nastavení polohy pomocí matice na podložce.

Montáž / použití

Při montáži se křídlo brány nastaví pomocí matice nalisované na podložce, která se následně přivaří k nosnému sloupku. Po nastavení se poloha zajistí kontramaticí. Pant se používá s čepem C861P/30/18.

Materiál a povrchová úprava

Závěs je dodávaný s povrchovou úpravou pozink (vyjma části v U tvaru, která se přiváří a je bez povrchové úpravy).

Kompatibilita s příslušenstvím

Pro správnou funkci je závěs určen pro použití se čepem C861P/30/18 a doporučuje se jej kombinovat se spodními závěsy C348/20 a C349/20.

Varianty

Produkt je dodáván jako Závěs stavitelný, navařovací pro závit M18; dostupnost dalších variant v uvedených parametrech není specifikována.

Hlavní výhody produktu

• Stavitelný – umožňuje doladění polohy křídla.
• Navařovací provedení – pevné připojení na křídlo.
• Závit M18 – pro přesné seřízení.
• Možnost nastavení přes matici na přivařené podložce.
• Zajištění kontramaticí – omezuje samovolné povolení.
• Pozink – vhodné pro venkovní použití.
• Pro lehké brány – odpovídající použití v systému.
• Kombinace se spodním závěsem – zvyšuje stabilitu.
• Kompatibilita s čepem C861P/30/18.
• Balení po 6 kusech – praktické pro montáž.
