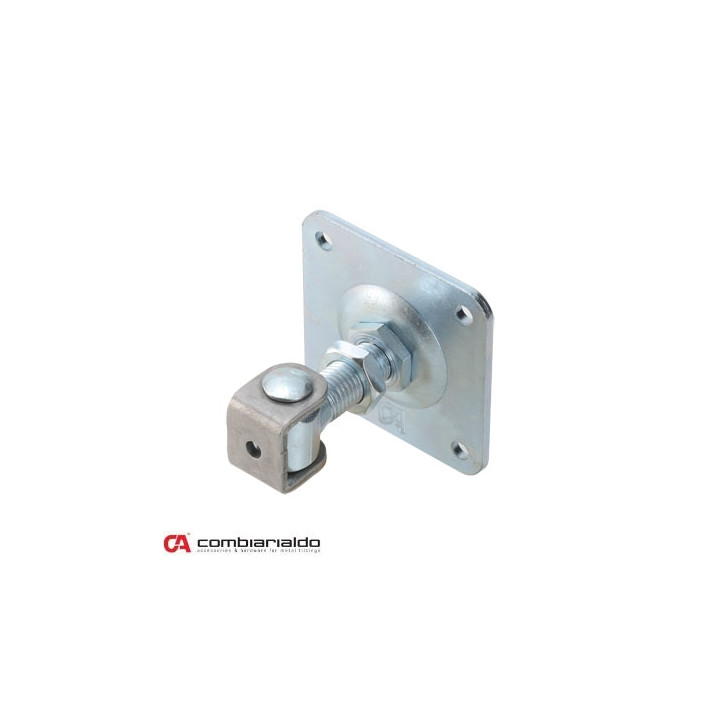

Combi ARIALDO pant M20 s plotnou 100x100 mm, otevíratelný 90°, nastavitelný 1D, částečně pozinkovaný

Combi ARIALDO pant M20 s plotnou 100 × 100 mm (otevíratelný 90°)

Combi ARIALDO pant M20 je regulovatelný závěs-pant pro zavěšení bránového křídla. Hodí se pro lehčí brány, kde umožňuje spolehlivé uchycení do konstrukce a zároveň usnadňuje seřízení. Pant je otevíratelný 90° a díky nastavení 1D lze polohu křídla doladit podle potřeby.

Velkou praktickou výhodou je řešení umožňující montáž a demontáž křídla přes otočný čep zajištěný šroubem přístupným ze spodní strany (imbusový klíč 4 mm). Pro lepší přenos zatížení se doporučuje kombinace s dolním závěsem dle zvolené sestavy – tím se zvýší celková nosnost křídla.

Klíčová funkce a konstrukce

Pant je tvořen závěsovým tělesem s uchycením pomocí závitu M20 a s přivařenou plotnou 100 × 100 mm. Část ve tvaru U se příváří ke křídlu brány, zatímco protikus je určen pro kotvení do nosného sloupku.

Montáž a použití

Polohu křídla lze při montáži nastavit pomocí matice (cca 30 mm) nalisované na podložce, která je přivařená k nosnému sloupu. Následně se zajišťuje kontramaticí (cca 24 mm). Demontáž křídla je možná po vyjmutí čepu zajištěného šroubem, takže není potřeba křídlo rozebírat po celé délce závěsu.

Materiál a povrchová úprava

Povrchová úprava je pozink. Zároveň platí, že část ve tvaru U je bez další povrchové úpravy – proto je vhodné počítat s tím, že místa po svaření mohou vyžadovat běžnou kontrolu antikorozní ochrany dle zvoleného systému nátěru.

Kompatibilita v sestavě brány

Pant se typicky používá v kombinaci se spodním závěsem a patkou podle konkrétní sestavy. Pro zvýšení zatížení křídla se doporučuje spojení s dolním závěsem C348/20 a patkou C349/20 (dle zvolené konstrukce brány).

Varianty

Tento produkt je dodáván jako pant M20 s plotnou 100 × 100 mm a otevíráním 90°. V rámci této položky je provedení řešeno jako částečně pozinkované.

Hlavní výhody produktu

• Nastavení 1D – možnost seřízení polohy křídla
• Otevíratelný 90° – vhodné pro běžné rozměry průjezdů
• Závit M20 – pro kotvení dle závitového uchycení
• Plotna 100 × 100 mm – stabilní dosedací plocha
• Částečně pozinkovaný – lepší odolnost proti korozi
• Montáž a demontáž přes čep – praktičtější servis křídla
• Zajištění ze spodní strany – šroub přístupný imbusovým klíčem
• Vhodný pro lehčí brány – použití dle parametrů sestavy
• Kompatibilita se spodní soustavou – doporučené kombinace pro vyšší zatížení
• Regulovatelný závěs – snadnější uvedení do správné polohy

Technické parametry

FAQ – časté dotazy

Je tento pant vhodný pro jaký typ brány?

Pant je určený pro lehčí brány a běžné bránové křídlo. Vždy je vhodné posuzovat celkovou sestavu závěsů (zejména kombinaci se spodním závěsem), protože tím se ovlivní skutečné zatížení křídla.

Jak se pant nastavuje, když potřebuji srovnat křídlo?

Nastavení se provádí pomocí matice nalisované na podložce, která je přivařená k nosnému sloupu. Po nastavení se zajistí kontramaticí a křídlo lze dotáhnout do správné polohy.

Lze křídlo demontovat bez vyvazování celé brány?

Ano. Pant umožňuje montáž a demontáž přes otočný čep, který je zajištěný šroubem přístupným ze spodní strany. K demontáži se používá imbusový klíč 4 mm.

Je pant kompletně pozinkovaný, nebo jen z části?

Je částečně pozinkovaný. Část ve tvaru U, která se přivařuje ke křídlu, je bez další povrchové úpravy. Po montáži je vhodné provést kontrolu antikorozní ochrany v místě svařování dle použitého systému povrchové úpravy.

Jaký je rozdíl mezi tímto pantem a spodním závěsem?

Tento výrobek je horní/regulační pant se závitem M20 a plotnou 100 × 100 mm. Spodní závěs a patka slouží jako opora pro přenos zatížení a pro celkové vyvážení křídla; proto se doporučuje jejich správná kombinace.

Pro jaké příslušenství je pant kompatibilní?

V sestavách se používá zejména v kombinaci se spodními závěsy a patkami dle doporučení výrobce. Typicky se uvádí kombinace s C348/20 a C349/20, protože společně zvyšují zatížení, které křídlo unese.

Co je součástí balení?

Balení obsahuje 10 ks pantu. Konkrétní montážní prvky pro kotvení do konstrukce (např. šrouby) je potřeba zvolit podle typu brány a přípravy sloupku.

Mohu pant použít svépomocí?

Montáž je realizovatelná svépomocí, pokud je k dispozici odpovídající zázemí pro seřízení a svařování (k přivaření části ve tvaru U). Doporučuje se postupovat podle zamýšlené sestavy závěsů a seřídit křídlo tak, aby chod i dosedání odpovídaly projektu.

Je otevírání 90° pevně dané?

Otevírací úhel 90° je daný konstrukcí pantu. Pro skutečné chování křídla v praxi je ale důležité zohlednit také dorazy a celkové uspořádání brány.
