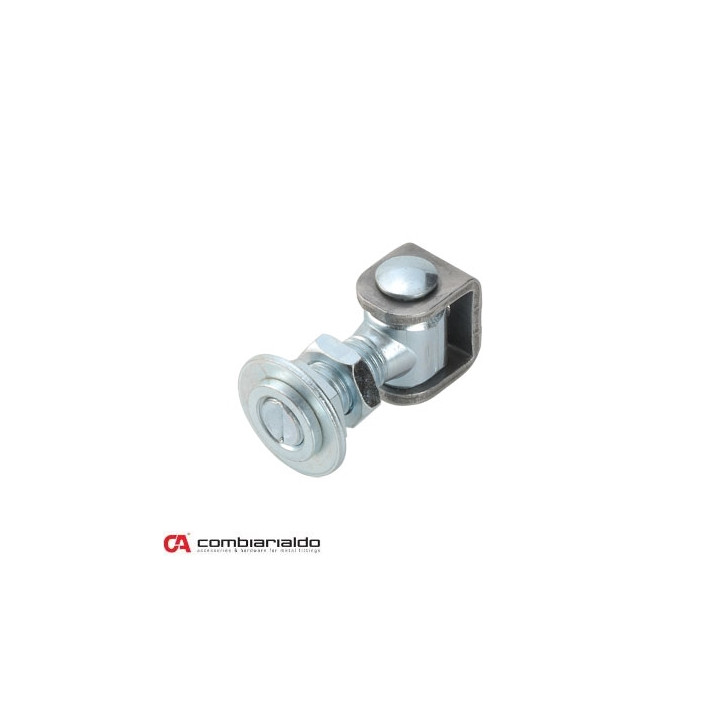

Combi Arialdo Navařovací závěs M20, otevíratelný 90°, nastavitelný 1D s kontramaticí, částečně pozinkovaný

Combi Arialdo Navařovací závěs M20, otevíratelný 90°, nastavitelný 1D s kontramaticí, částečně pozinkovaný je volba pro montáž závěsů u lehčích bránových křídel. Závěs je určen k navaření a pracuje se závitem M20, což usnadňuje přesné osazení a následné seřízení.

Hodí se všude tam, kde je potřeba vyrovnání křídla v praxi jednoduše a bez zbytečného demontování celého systému. Nastavení probíhá pomocí matice (zmiňovaná hodnota v podkladech je 30 mm) nalisované na podložce přivařené k nosnému sloupku a zajištění pomocí kontramaticí (podklady uvádí 24 mm). Velkou výhodou je také možnost montáže a demontáže křídla přes otočný čep zajištěný spodní šroubem (imbus 4 mm).

Klíčová funkce / konstrukce

Závěs pro bránové křídlo s otevřením 90° a nastavením 1D. Čepová část umožňuje snadnou manipulaci s křídlem díky zajištění zespodu.

Montáž / použití

Závěs se přivaří k nosnému sloupku. Poté je možné křídlo seřídit pomocí nalisované matice a následně zajistit kontramaticí. Pro rozpojení křídla slouží otočný čep zajištěný spodní šroubovou pojistkou (imbus 4 mm).

Materiál a povrchová úprava

Komponent je dodáván jako částečně pozinkovaný (v podkladech je uvedeno „pozink, část v tvaru U – přivařuje se na křídlo“). Povrchová úprava dané části bez povrchové úpravy je v podkladech zmíněná.

Kompatibilita s podvozkem křídla

Pro zvýšení zatížení křídla se doporučuje kombinace se spodním závěsem. V podkladech jsou uváděné položky C348/20 a C349/20 jako spodní závěsy/patky pro vhodné složení systému.

Varianty

Jedná se o závěs se závitem M20 a otevíráním 90°. Povrchová úprava je částečně pozinkovaná (dle provedení v podkladech).

Hlavní výhody produktu

• Závit M20 – umožňuje přesné osazení.
• Otevíratelnost 90° – vhodné pro běžné rozměry průjezdu.
• Nastavení 1D – seřízení pouze v jednom směru podle potřeby.
• Kontramatice – zajištění nastavení proti uvolnění.
• Navařovací provedení – pevné uchycení k nosnému sloupku.
• Otočný čep – usnadňuje vyjmutí křídla.
• Zajištění zespodu – demontáž bez rozpojování celé sestavy.
• Imbus 4 mm – pojistný šroub pro čep.
• Částečné pozinkování – vyšší odolnost v exteriéru.
• Vhodné pro lehké brány – určené pro nižší zatížení křídla.
• Kompatibilita s C348/20 a C349/20 – doporučené spodní vedení.
• Balení 10 ks – praktické pro realizace na více míst.

Technické parametry

FAQ – časté dotazy

Kolik kusů je v balení?

V balení je 10 ks závěsů. Je vhodné pro realizace, kde je potřeba více závěsů pro stejné nebo opakované provedení.

Je závěs určen pro navaření?

Ano. Tento model je navařovací, tedy se montuje přivařením k nosnému sloupku. Závěs pak slouží pro uložení a seřízení křídla.

Jak se provádí nastavení křídla?

Nastavení se provádí pomocí matice nalisované na podložce, která je přivařená k nosnému sloupku. Po dosažení polohy se nastavení zajistí kontramaticí.

Jak se křídlo demontuje?

K demontáži napomáhá otočný čep. Čep je zajištěný spodní šroubovou pojistkou a v podkladech je uveden imbus 4 mm.

Je možné závěs použít bez spodního závěsu?

Pro běžnou funkci a zvýšení zatížení křídla je v podkladech doporučená kombinace se spodním závěsem. Zmiňované jsou varianty C348/20 nebo C349/20.

Je závěs vhodný pro každou bránu?

V podkladech je uvedené použití pro lehké brány. Pokud je křídlo rozměrově nebo hmotnostně náročné, je vhodné dimenzování sestavy včetně spodního vedení.

Čím se liší pozinkovaná část od části bez povrchové úpravy?

V podkladech je uvedeno, že je závěs částečně pozinkovaný a část v tvaru U je určená k přivaření. Ta přivařovaná část je v podkladu popsána jako bez povrchové úpravy.

Jaká je funkce kontramatice?

Kontramatice slouží k zajištění dosaženého seřízení. Tím se snižuje riziko, že se nastavení vlivem používání časem uvolní.

Jaká je nosná logika u systému se spodním závěsem?

Horní závěs zde doplňuje spodní vedení, které přebírá část zatížení křídla a pomáhá s plynulostí pohybu. Konkrétní doporučení pro kombinaci jsou uvedená v podkladech.
