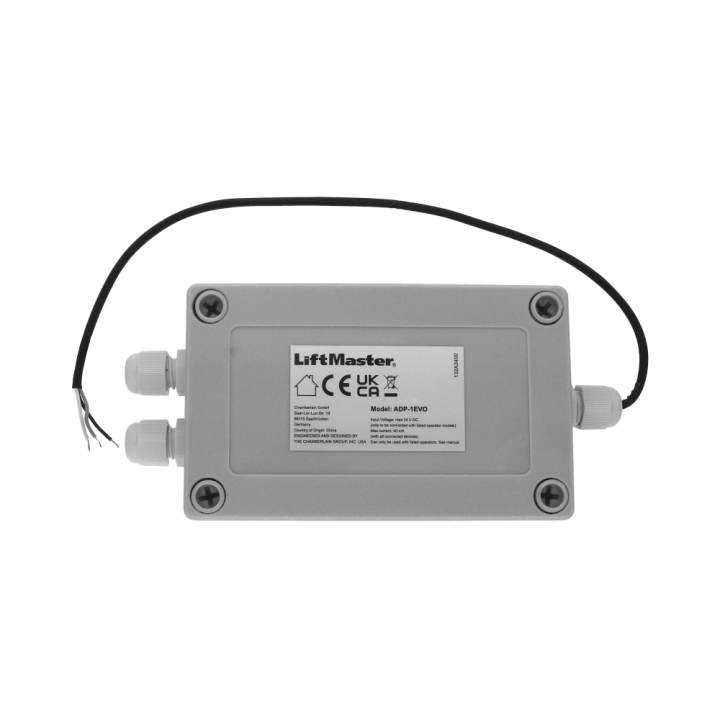

Přídavný modul LiftMaster (pro bezpečnostní zařízení)

Přídavný modul LiftMaster (pro bezpečnostní zařízení) slouží k rozšíření možností připojení bezpečnostního a ovládacího příslušenství k pohonům garážových vrat série EV. Umožňuje napojit prvky, které nelze připojit přímo k pohonu, a tím pomáhá zachovat požadované bezpečnostní řešení. Součástí dodávky je předpřipravený připojovací kabel pro jednodušší zapojení do řídicí jednotky pohonu.

Modul se instaluje v blízkosti pohonu a používá se jako praktické řešení při modernizaci nebo doplnění bezpečnostních prvků. Po zapojení je doporučeno ověřit správnou funkci všech připojených bezpečnostních zařízení, aby systém pracoval tak, jak má. Instalace se doporučuje odborníkem – zejména kvůli kontrole zapojení a následného otestování bezpečnostních funkcí.

Klíčová funkce a konstrukce

Rozšiřující modul pro připojení bezpečnostního příslušenství k pohonům LiftMaster řady EV. Předurčen je pro napojení vybraných vstupů pro fotobuňky, bezpečnostní kontaktní lištu a dveřní kontakt.

Montáž a použití

Instaluje se v blízkosti pohonu. Modul se propojí s řídicí jednotkou pohonu pomocí dodávaného připojovacího kabelu. Po dokončení zapojení je nutné ověřit funkci bezpečnostních prvků (tj. správnou odezvu a chování systému při aktivaci).

Kompatibilita s pohony

Modul je kompatibilní s pohony garážových vrat LiftMaster EV, například: LM60EVX, LM80EVX, LM100EVFA, LM130EV. Při volbě pohonu je vhodné ověřit, že se jedná o řadu EV a že doplňované příslušenství odpovídá určeným vstupům.

Možnosti připojení

Modul umožňuje například připojení 2 párů fotobuněk (např. 771EVK). Dále nabízí vstup pro bezpečnostní kontaktní lištu s odporem 8,2 kΩ a vstup pro dveřní kontakt (pro integrované servisní dveře ve vratech).

Obsah balení

V balení je: přídavný modul, připojovací kabel k pohonu, montážní sada a návod k instalaci.

Hlavní výhody produktu

• Rozšiřuje připojení bezpečnostního příslušenství
• Kompatibilita s pohony řady LiftMaster EV
• Předpřipravený kabel pro napojení na řídicí jednotku
• Vstup pro fotobuňky (2 páry)
• Vstup pro kontaktní lištu s odporem 8,2 kΩ
• Vstup pro dveřní kontakt pro servisní dveře
• Instalace u pohonu v blízkosti řízení
• Podpora doplnění bezpečnostních prvků
• Jednodušší zapojení díky dodávanému propojovacímu kabelu
• Ověření funkčnosti po instalaci bezpečnostních prvků

Technické parametry

FAQ – časté dotazy

Pro jaké pohony je přídavný modul LiftMaster určen?

Modul je určen pro pohony garážových vrat LiftMaster řady EV, například LM60EVX, LM80EVX, LM100EVFA a LM130EV. Při výběru je vhodné ověřit, že se jedná o kompatibilní řadu EV.

Co umožní připojit modul, když nejde bezpečnostní prvky zapojit přímo do pohonu?

Rozšiřuje možnosti připojení vybraného bezpečnostního a ovládacího příslušenství. Konkrétně umožňuje napojení fotobuněk, kontaktní lišty a dveřního kontaktu, pro které jsou připravené vstupy.

Jaké fotobuňky lze připojit?

Modul je určen pro 2 páry fotobuněk. Jako příklad výrobce uvádí fotobuňky 771EVK, ale je důležité, aby příslušenství odpovídalo určeným vstupům a kompatibilitě s daným systémem.

Jak funguje vstup pro bezpečnostní kontaktní lištu?

Modul má vstup pro kontaktní lištu s odporem 8,2 kΩ. Pokud zvolená lišta tento odpor neodpovídá, nemusí systém pracovat správně.

Lze modul namontovat svépomocí?

Montáž se provádí v blízkosti pohonu a po zapojení je nutné ověřit funkci bezpečnostních prvků. Vzhledem k tomu, že jde o zásah do bezpečnostní logiky, doporučuje se odborná instalace.

Co je součástí balení?

V balení se nachází přídavný modul, připojovací kabel k pohonu (s předpřipraveným konektorem), montážní sada a návod k instalaci.

Je po instalaci potřeba něco ještě zkontrolovat?

Ano. Po zapojení je nutné ověřit správnou funkci všech připojených bezpečnostních prvků. Tím se sníží riziko nesprávné odezvy systému při aktivaci.

Na co slouží vstup pro dveřní kontakt?

Slouží pro dveřní kontakt používaný u integrovaných servisních dveří ve vratech. Modul tak umožňuje propojení této funkce se systémem pohonu.
