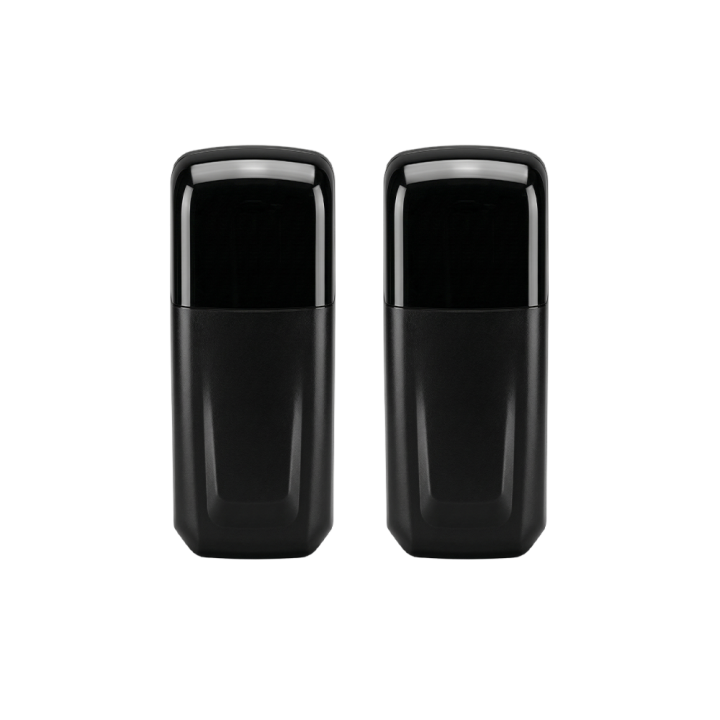

Fotobuňky P5102 povrchové, nastavitelné 0-180°

Fotobuňky P5102 povrchové, nastavitelné 0-180° využijete jako bezpečnostní prvek pro automatické brány a vratové systémy. Umožňují nastavit pracovní úhel v rozsahu 0–180°, což usnadňuje přizpůsobení reálným podmínkám montáže. Díky infračervené technologii s vlnovou délkou 940 nm poskytují spolehlivé vyhodnocení i na delší vzdálenost.

Hodí se pro instalace, kde je potřeba přesné nasměrování senzorů a možnost přizpůsobení montážního místa. Nastavitelné polohování pomáhá snížit riziko nechtěných odrazů a zlepšuje stabilitu provozu, pokud je fotobuňka umístěna mimo přímý směr silných světelných zdrojů.

Klíčová funkce / konstrukce

Fotobuňky tvoří vysílač a přijímač s infračerveným přenosem na vlnové délce 940 nm. Mechanizmus polohování umožňuje nastavit úhel vysílače v rozsahu 0°–180° a jemně ho přizpůsobit požadavkům montáže.

Montáž / použití

Pro správnou funkci je doporučená montáž mimo odrazy: výrobek má být instalován více než 20 cm nad zemí. Vzdálenost mezi vysílačem a přijímačem musí být větší než 50 cm. Fotobuňky nesmí být ve směru silného zdroje světla a je nutné je pootočit v toleranci ±5°. V prostoru zároveň neinstalujte další vysílače v dosahu přijímače; při instalaci více párů vedle sebe je potřeba použít schéma zapojení „do kříže“ (vysílač A proti přijímači B a na druhé straně opačně).

Materiál a rozměry

Jedná se o povrchové fotobuňky kompaktních rozměrů. Rozměry výrobku jsou 127 × 50 × 28 mm a hmotnost činí 150 g.

Stupeň krytí a provozní podmínky

Fotobuňky jsou vhodné pro venkovní použití díky IP54. Pracují v teplotním rozsahu -20 °C až +60 °C, takže jsou použitelné i v náročnějších povětrnostních podmínkách.

Varianty

Fotobuňky jsou dodávány jako typ P5102 s povrchovou montáží a s nastavitelným úhlem 0–180°. Detaily elektrického připojení vycházejí z požadavků na napájecí napětí uvedených v technických parametrech.

Hlavní výhody produktu

• Nastavitelný úhel 0–180° pro snadné přizpůsobení montáže
• Dosah přijímače min. 12 m
• Infratechnologie 940 nm pro spolehlivý přenos
• Krytí IP54 pro venkovní instalaci
• Reléový výstup s max. zatížením 1 A / 30 VDC
• Teplotní odolnost -20 °C až +60 °C
• Pohodlné polohování pro správné nasměrování při montáži
• Jemné nastavení úhlu v toleranci ±5°
• Nízké odběry vysílač ≤15 mA, přijímač ≤30 mA (při 24 VDC)
• Bezpečnostní použití jako ochranný prvek pro automatické ovládání

Technické parametry

FAQ – časté dotazy

Co je v balení a co potřebuji pro zapojení?

Fotobuňky tvoří pár pro bezpečnostní snímání (vysílač a přijímač). Pro zapojení je potřeba přivést napájení v rozsahu 12–24 VAC/DC a připojit výstup podle řídicí jednotky/automatiky, se kterou je systém používán.

Je možné fotobuňky namontovat nízko u země?

Ne, doporučuje se montáž více než 20 cm nad zemí. Nižší umístění zvyšuje riziko odrazů a tím i nespolehlivou detekci.

Jaká má být vzdálenost mezi vysílačem a přijímačem?

Vzdálenost mezi vysílačem a přijímačem musí být větší než 50 cm. Pro spolehlivý provoz je vhodné držet se i požadovaného dosahu podle podmínek instalace (uveden je min. 12 m).

Proč musí být fotobuňky pootočené jen v určité toleranci?

Fotobuňky nesmí být ve směru silného zdroje světla a je nutné dodržet správné nasměrování. Výrobce uvádí pootočení s tolerancí ±5°, které zajišťuje správnou funkci přenosu.

Mohu instalovat více párů fotobuněk vedle sebe?

Ano, ale je potřeba zabránit křížení signálu. Pokud instalujete dva páry vedle sebe, doporučuje se zapojení „do kříže“: na jedné straně vysílač A a přijímač B, na druhé straně přijímač A a vysílač B.

Jak se vyhnout problémům při přímém světle (lampy, slunce, osvětlení okolí)?

Fotobuňky nesmí být ve směru silného zdroje světla. Pokud je to možné, umístěte je tak, aby na ně nedopadal přímý záblesk nebo světlo z protějších svítidel.

Jaké je krytí a v jakých teplotách fotobuňky pracují?

Fotobuňky mají IP54 a provozní teplotu -20 °C až +60 °C. Jsou tak použitelné pro venkovní instalace u rodinných domů a objektů s automatizací.

Jaké zařízení se může připojit na reléový výstup?

Maximální zátěž na relé je 1 A / 30 VDC. Připojené prvky musí tuto hodnotu respektovat, aby byl zajištěn bezpečný a dlouhodobý provoz.

Jaký je rozdíl mezi nastavením úhlu 0–180° a jemným pootočením ±5°?

Rozsah 0–180° představuje polohování pro přizpůsobení montážní situaci. Hodnota ±5° je určená jako pracovní tolerance, která pomáhá zajistit, že vysílač a přijímač jsou správně nasměrovány pro přenos.
