Instalační sada LOCINOX® TIGERDRILL s šablonami a vrtáky pro brány Tiger

Instalační sada LOCINOX® TIGERDRILL je praktické montážní vybavení pro instalaci zavírače vrat **LOCINOX® TIGER** a spodního pantu **LOCINOX® PUMA** na brány Tiger. Kovové šablony a vrtací přípravky pomáhají dosáhnout bezvadného zaměření ještě před samotnou montáží. Výsledkem je rychlejší práce a především jistota, že otvory sedí na správná místa.

Tato sada se hodí zejména v situaci, kdy je potřeba vrtat do kovových částí s vysokou přesností. Díky připraveným šablonám se zjednoduší i opakované úkony při montáži na více místech (např. více vrat nebo servisní zásah). Doporučuje se ji používat jako součást montážní výbavy spolu s **LOCINOX® Drillvise-IV** pro komfortnější vrtání a stabilní vedení.

Klíčová funkce a konstrukce

Instalační sada obsahuje kovové montážní šablony pro přípravu otvorů pro zavírač **LOCINOX® TIGER** a spodní pant LOCINOX® PUMA. Součástí je také vrtací vybavení a imbusové klíče pro montážní kroky.

Montáž / použití

Postup je založený na přesném přiložení šablon na určené místo a následném vyvrtání otvorů podle připravených otvorů v šabloně. Poté se provede montáž zavírače a spodního pantu. Pro lepší stabilitu vrtání je vhodné kombinovat s **LOCINOX® Drillvise-IV**.

Materiál a rozměry

Sada je dodávána v pevné plastové kazetě s přihrádkami. Rozměry balení jsou **310 × 100 × 420 mm** a hmotnost činí **1500 g**.

Volitelné příslušenství / kompatibilita

Sada je určená pro brány Tiger a pro montáž prvků **LOCINOX® TIGER** a **LOCINOX® PUMA**. Doporučené doplnění pro komfortnější práci je LOCINOX® Drillvise-IV.

Hlavní výhody produktu

• Přesné zaměření díky kovovým šablonám
• Snadnější vrtání pro přípravu otvorů před montáží
• Úspora času při přípravě montážních bodů
• Kompatibilita pro zavírač LOCINOX® TIGER
• Kompatibilita pro spodní pant LOCINOX® PUMA
• Správné průměry vrtáků pro dané otvory
• Zahrnuté imbusové klíče 3 mm a 5 mm
• Náhradní expandéry pro upevňovací šrouby QUICK-FIX
• Pevný box pro přehledné skladování
• Vhodné pro svépomoc i montážní servis

Technické parametry

FAQ – časté dotazy

Co je obsahem balení instalační sady?

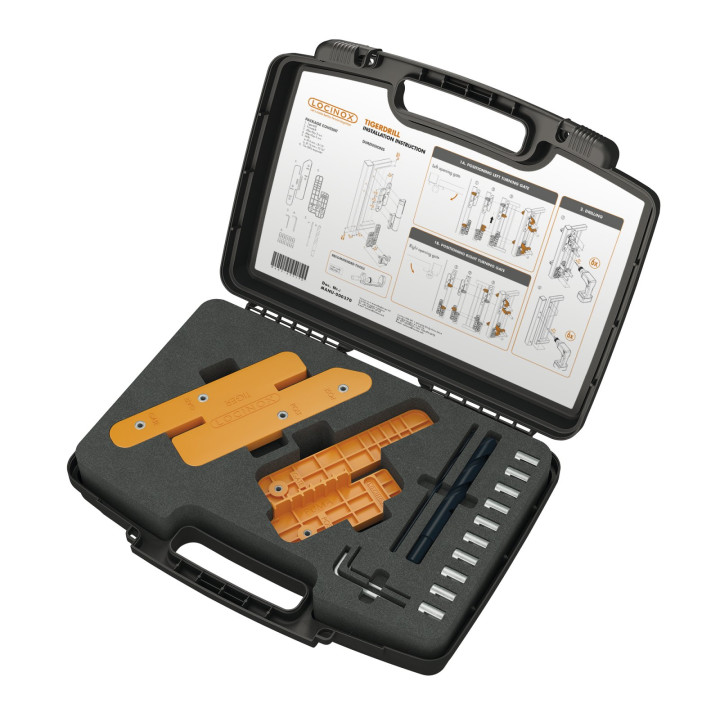

V sadě jsou **2 kovové šablony** (pro zavírač LOCINOX® TIGER a spodní pant LOCINOX® PUMA), **vrtáky do kovu Ø 15 mm a Ø 5 mm**, **imbusové klíče HEX 3 mm a HEX 5 mm**, dále **10 náhradních expandérů** pro upevňovací šrouby LOCINOX® QUICK-FIX a **pevný plastový box** s přihrádkami.

Je sada vhodná pro montáž pouze zavírače TIGER?

Ne. Sada je sestavená tak, aby umožnila přípravu otvorů jak pro zavírač LOCINOX® TIGER, tak pro spodní pant LOCINOX® PUMA. Pokud se montuje jen jedna část, zbývající šablona se jednoduše nepoužije.

Potřebuji k instalaci ještě něco navíc?

K provedení montáže je nutné mít k dispozici samotné montované komponenty (zavírač a pant) a běžné montážní nástroje. Doporučuje se také kombinace s **LOCINOX® Drillvise-IV**, která zvyšuje pohodlí a stabilitu při vrtání.

Lze vrtat svépomocí bez předchozí zkušenosti?

Ano, sada je právě koncipovaná pro jednodušší přípravu otvorů díky **šablonám**. I tak je vhodné postupovat přesně podle montážního návodu k danému zavírači a pantu a před vrtáním si zkontrolovat správné umístění šablon.

Pro jaký typ materiálu je sada určena?

Sada počítá s vrtáním do kovu pomocí dodaných vrtáků. Konkrétní vhodnost pro daný typ konstrukce je potřeba ověřit podle materiálu brány a montážních podkladů k příslušným dílům.

Co když při montáži dojde k poškození upevňovacích prvků?

V balení jsou zahrnuté **náhradní expandéry** (10 ks) pro upevňovací šrouby LOCINOX® QUICK-FIX. Díky tomu je případná výměna příslušenství jednodušší a montáž se tolik nebrzdí.

Musím mít box kvůli skladování, nebo jde o běžné nářadí?

Plastový box s přihrádkami slouží k tomu, aby bylo možné šablony a vrtáky skladovat odděleně a přehledně. Není to podmínka montáže, ale výrazně to usnadňuje práci během instalace i po ní.

Je sada kompatibilní se všemi bránami?

Sada je určená pro brány Tiger a pro montáž prvků **LOCINOX® TIGER** a **LOCINOX® PUMA**. Pro jiný typ brány nebo jiné modely zavíračů je potřeba zvolit odpovídající instalační přípravek.

Jak probíhá práce krok za krokem?

Základem je přiložení šablony na určené místo, vyvrtání otvorů podle šablony a následná montáž zavírače a spodního pantu. Pokud je dostupné, zajištění vrtání ve stabilním držáku (např. **LOCINOX® Drillvise-IV**) zlepšuje přesnost.
