Montážní adaptér LOCINOX® INTERIO GROUND pro uchycení zavírače INTERIO na zem

Montážní adaptér LOCINOX® INTERIO GROUND je určený jako příslušenství pro zavírač vrat LOCINOX® INTERIO. Umožňuje uchycení zavírače na zem pomocí konzoly spodního závěsu a doplňkové nástěnné konzoly. Tím se zjednoduší montáž v situacích, kdy je vhodnější připravit spodní bod uchycení přímo v podlaze.

Montážní sada se hodí zejména pro křídlová vrata, u kterých se řeší přesné vyrovnání vůči stěně a podjezdu. Adaptér je nastavitelný v rozsahu, který usnadňuje sladění polohy zavírače včetně požadované vzdálenosti mezi vraty a stěnou.

Klíčová funkce / konstrukce

Adaptér tvoří konzola spodního závěsu a nástěnná konzola, které společně zajišťují správné uchycení zavírače **INTERIO** k podlaze a k objektu. Díky nastavitelnosti se lépe přizpůsobí montážní poloha potřebným rozměrům.

Montáž / použití

Montážní sada je určená pro uchycení zavírače na zem a k přilehlé stěně. V balení jsou i upevňovací šrouby LOCINOX® QUICK-FIX (nerezavějící ocel), které umožní rychlé a pevné zajištění konzol.

Materiál a provedení

Nástěnná konzola je žárově pozinkovaná a dodávána v barevném provedení RAL 9005 (prášková barva). Fixační konzola spodního závěsu je vyrobená z hliníku, což přispívá k odolnosti v běžných venkovních podmínkách.

Kompatibilita

Montážní adaptér je kompatibilní pouze se zavíračem vrat LOCINOX® INTERIO. Nelze jej použít pro jiné typy zavíračů bez konkrétního určení výrobcem.

Nastavení rozměrů a montážní omezení

Adaptér je nastavitelný v ose výšky (Y) a v ose hloubky (Z), aby bylo možné přizpůsobit polohu zavírače. Součástí jsou také požadavky na minimální výšku pod bránou a doporučenou vzdálenost mezi bránou a stěnou.

Hlavní výhody produktu

• Určeno pro INTERIO – montážní adaptér je určený výhradně pro zavírač LOCINOX® INTERIO.
• Uchycení na zem – umožňuje přenos zatížení a správnou montáž přímo do podlahy.
• Nastavitelnost – přizpůsobení polohy v rozmezích pro osu Y a Z.
• Rychlá montáž – upevňovací šrouby LOCINOX® QUICK-FIX jsou součástí balení.
• Nerezavějící šrouby – šrouby jsou z nerezavějící oceli.
• Odolná nástěnná konzola – žárově pozinkované provedení s práškovou barvou RAL 9005.
• Hliníková konzola – fixační konzola spodního závěsu je z hliníku.
• Řeší odstup od stěny – umožňuje dodržet požadovanou vzdálenost vrat od stěny.
• Vhodné pro podjezd – respektuje minimální výšku pod bránou.
• Set v jednom balení – konzoly a upevňovací prvky jsou připravené k montáži.

Technické parametry

FAQ – časté dotazy

Je montážní adaptér vhodný pro jakýkoliv zavírač LOCINOX?

Ne. Adaptér je kompatibilní pouze se zavíračem vrat LOCINOX® INTERIO. Pro jiné typy zavíračů nemusí sedět montážní uspořádání ani rozměry.

Co přesně je obsahem balení?

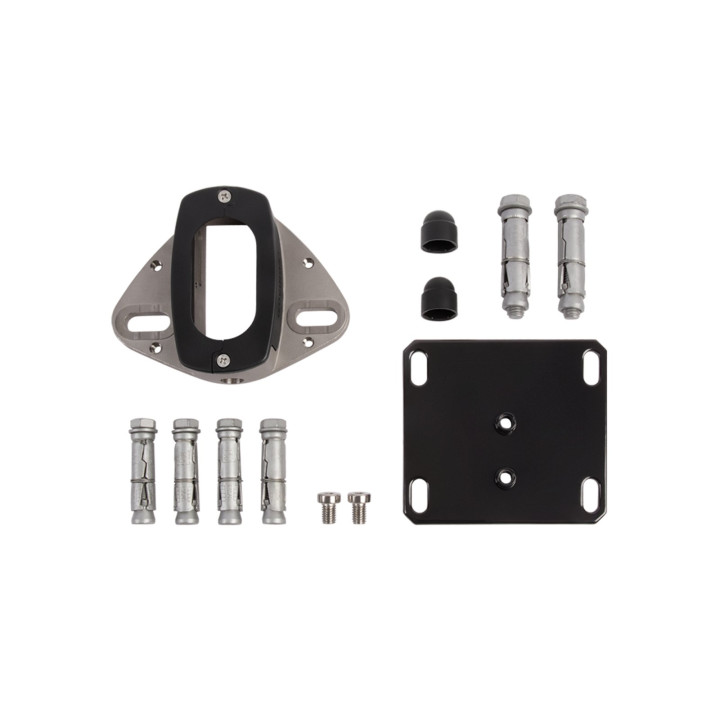

V balení se nachází 1× konzola spodního závěsu a 1× nástěnná konzola. Dále jsou součástí také 6× upevňovací šrouby LOCINOX® QUICK-FIX z nerezavějící oceli.

Lze adaptér namontovat svépomocí?

Montáž je možná svépomocí, pokud jsou k dispozici potřebné kotevní prvky do podlahy a dodrží se postup pro uchycení podle systému INTERIO. Doporučuje se pracovat s přesným vyrovnáním a kontrolovat požadované rozměry odstupu a výšky.

Jaký je rozsah nastavení polohy?

Adaptér umožňuje nastavení 10 mm ve výšce (Y) a 15 mm v hloubce (Z). Díky tomu lze lépe sladit zavírač s montážní geometrií vrat.

Jaká musí být vzdálenost mezi bránou a stěnou?

Vzdálenost je dána požadavkem systému: min. 29 mm až max. 54 mm. Při montáži je vhodné tuto hodnotu průběžně kontrolovat.

Jaká je minimální výška pod vraty?

Minimální výška pod bránou je 22,5 mm. Před montáží je vhodné ověřit, že podjezd tuto hodnotu splňuje.

Jak je řešena odolnost proti korozi?

Nástěnná konzola je žárově pozinkovaná a opatřená práškovou barvou v provedení RAL 9005. Upevňovací šrouby jsou z nerezavějící oceli.

Je adaptér určen pro konkrétní typ vrat?

Adaptér je určený pro montáž zavírače **INTERIO** na křídlová vrata v rámci bránového systému. Pro správnou montáž je klíčová kompatibilita se zavíračem a dodržení uvedených rozměrových limitů.
