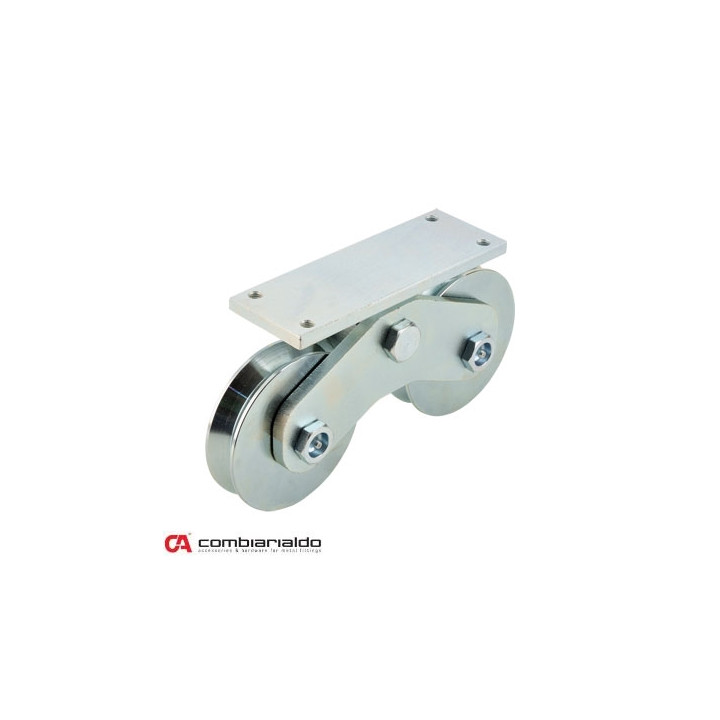

Dvojitá kladka Combi Arialdo ve tvaru V (nosnost 1800 kg, Zn)

Dvojitá kladka Combi Arialdo ve tvaru V je vodící kladka pro posuvné brány, určená k montáži na konzoli a vedení v V profilu. Vyznačuje se pozinkovaným povrchem (Zn), který pomáhá chránit před korozí. Variantou je provedení se dvěma kladkami, které zvyšuje celkovou zatížitelnost a přenos zatížení.

Hodí se pro konstrukce, kde je požadované plynulejší vedení a rovnoměrnější opření brány. V praxi bývá výhodná zejména u těžších posuvných bran, protože dvě kladky na konzoli lépe rozkládají zatížení v místě vedení v profilu.

Klíčová funkce / konstrukce

Jednotka je řešena jako dvojitá kladka ve tvaru V, určená pro vedení brány v odpovídajícím V profilu. Dvě kladky na konzoli pomáhají zvyšovat nosnost a stabilitu chodu.

Montáž / použití

Kladka se montuje na konzoli (dle zvolené sestavy brány) tak, aby běžela v drážce V vedení. Pro správnou funkci je důležité přesné seřízení a dodržení polohy konzole vůči profilu, aby nedocházelo k bočnímu namáhání kladky.

Materiál a rozměry

Povrchová úprava Zn (pozink) je vhodná pro běžné použití venku. Rozměry kladky jsou 80 × 190 × 360 mm (šířka × výška × délka) a hmotnost činí 15 000 g.

Kompatibilita s vodícími profily

Kombinace je uváděna s vodicím profilem C906. Pro bezproblémový chod je nutné použít profil odpovídající tvaru a určenému vedení.

Hlavní výhody produktu

• Dvojitá kladka pro rozložení zatížení
• V profil – určené vedení pro posuvné brány
• Nosnost 1800 kg dle specifikace výrobce
• Pozink (Zn) pro vyšší odolnost vůči korozi
• Dvě kolečka na konzoli pro stabilnější chod
• Vedení v drážce – zlepšení směrové stability brány
• Robustní rozměry pro běžné bránové sestavy
• Snadná integrace do kompatibilní sestavy s profilem
• Určeno pro posuvné brány – vodící kladka v bránovém systému

Technické parametry
