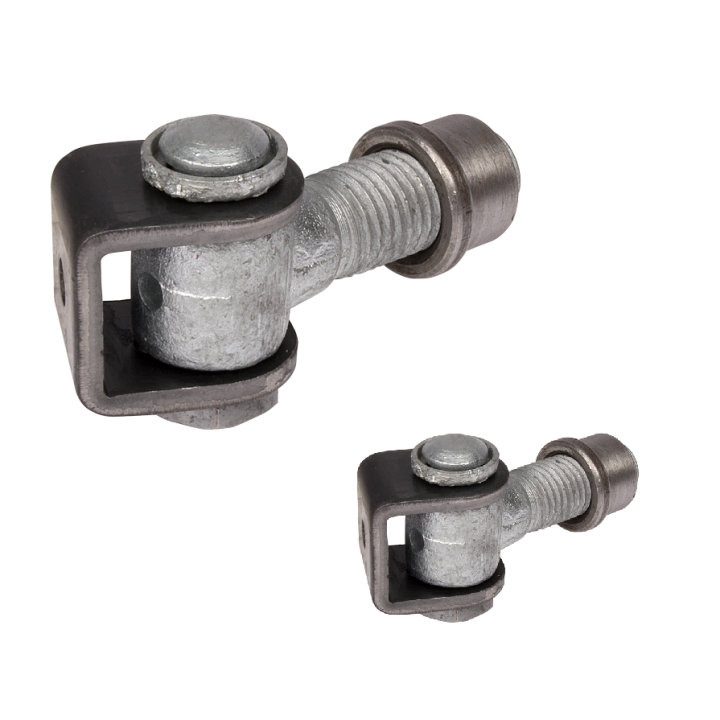

Navařovací závěs M16, 90°, nastavitelný, částeční pozink

Navařovací závěs M16, 90°, nastavitelný, částeční pozink je určen pro křídlová vrata, kde je potřeba spolehlivý pant pro otevírání v úhlu 90°. Díky nastavení šířky (X) pomáhá při přesném vyrovnání křídla vůči rámu a zjednodušuje montáž. V provedení s částečným pozinkem je vhodný pro běžné venkovní použití, kde oceníte i zvýšenou ochranu proti manipulaci.

Hodí se pro malé i průmyslové vratové systémy, zejména tam, kde je požadováno ANTIVANDAL řešení: u zavřených vrat není možné manipulovat se závěsným šroubem a okem. Závěs je univerzální pro pravé i levé křídlo, takže odpadá shánění zvlášť pro různou stranu montáže.

Klíčová funkce a konstrukce

Pant je navržen pro otevírání 90° a je vybaven navařovací maticí. Závit je provedený jako M16, což usnadňuje kompatibilitu s běžnými spojovacími prvky v vratových systémech.

Montáž / použití

Závěs se navaří k vratovému rámu. Nastavitelná část umožňuje nastavení 30 mm na šířku (X), díky čemuž lze lépe sladit polohu křídla pro plynulé otevírání a správné dosedání při zavření.

Materiál a rozměry

Částečné pozinkování je řešené tak, že jsou navařovatelné části bez povrchové úpravy a pozinkovaný je odpovídající zbytek konstrukce. Rozměry závěsu: 30 × 54 × 90 mm (šířka × výška × délka) a hmotnost 650 g za pár.

Zvýšená ochrana (ANTIVANDAL)

V provedení ANTIVANDAL zvyšuje ochranu závěsu tak, že při zavřených vratech není možné manipulovat se závěsným šroubem a okem. To oceníte zejména u objektů s vyšším rizikem neoprávněné manipulace.

Varianty

Tento model je specifický pro M16 a úhel 90°. Nastavení je vždy 30 mm na šířku (X), provedení je částečně pozink.

Hlavní výhody produktu

• 90° otevření pro křídlová vrata
• navařovací provedení pro pevné uchycení
• závit M16 pro standardizované spojení
• nastavení 30 mm (X) pro přesné vyrovnání křídla
• univerzální použití pro pravé i levé křídlo
• ANTIVANDAL provedení s omezením manipulace
• žárově pozinkované části pro odolnost proti korozi
• závěsný šroub a oko chráněné při zavření
• nosnost 150 kg/pár (75 kg/kus)
• vhodné pro různé typy vrat (malá i průmyslová)
• praktická montáž díky nastavitelnosti

Technické parametry
