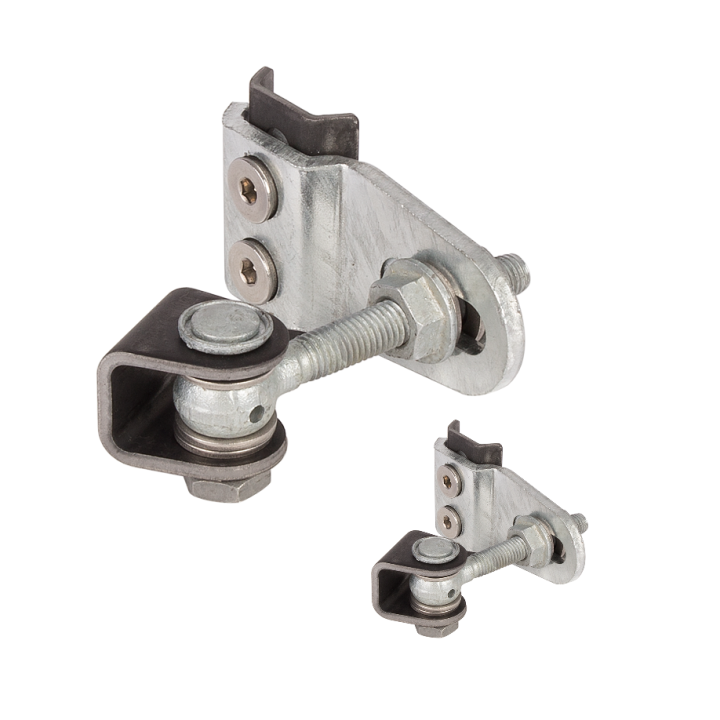

Navařovací pant GBMU4D12 M12 (otevíratelný 180°, nastavitelný 3D) (pozink LOCINOX®)

Navařovací pant GBMU4D12 M12 (otevíratelný 180°, nastavitelný 3D) (pozink)

Navařovací pant GBMU4D12 M12 je vhodný pro montáž bránových křídel, kde je potřeba nastavit polohu křídla i po navaření. Závěs se otevírá až o **180°** a po instalaci umožňuje seřízení ve třech směrech, takže se dá lépe docílit plynulého chodu a souběžnosti křídel. Pant má závit **M12** a díky **žárovému pozinkování** je určený pro venkovní použití.

Praktické využití najde například při konstrukcích, kde dojde k vyosení vlivem podkladu, teplotních změn nebo rozdílného namáhání křídel. Nastavitelnost ve směrech **X / Y / Z** pomáhá srovnat křídla do požadované polohy bez nutnosti opakovaného zásadního zásahu do geometrie brány. Závěs je zároveň univerzální pro **pravé i levé křídlo**.

Klíčová funkce a konstrukce

Pant je určený pro navaření a následné seřízení polohy křídla. Otevírací úhel je **180°** a po montáži lze závěs nastavit ve třech směrech, aby bylo dosaženo rovnoběžného uložení a plynulého pohybu.

Montáž a použití

Po správném navaření pantu se seřízení provádí nastavením ve směrech X (šířka), Y (výška) a Z (hloubka). Tím lze korigovat drobné odchylky způsobené vyosením křídel (např. působením mrazu) a lépe doladit chod brány.

Materiál a rozměry

Jedná se o **žárově pozinkovaný** pant. Návary (navařovatelné části) jsou bez povrchové úpravy. Rozměry pantu jsou **70 × 76 × 161 mm** (šířka × výška × délka) a hmotnost je **1230 g**.

Nastavení a nosnost

Pant umožňuje nastavení **25 mm v X**, **19 mm v Y** a **41 mm v Z**. Nosnost je **100 kg / pár** (tj. **50 kg / kus**), což je důležité zejména při volbě vhodného osazení brány podle hmotnosti křídel.

Varianty

Produkt je dodáván jako **pár** s označením **GBMU4D12-B-90**. Volitelná technická varianta se u tohoto konkrétního popisu neuvádí.

Hlavní výhody produktu

• Nastavitelný 3D – seřízení ve třech směrech po instalaci
• Otevírání 180° – široký úhel pro pohodlný průjezd
• Závit M12 – snadné osazení dle příslušných spojů
• Navařovací provedení – pevné uchycení pro stabilní chod
• Univerzální pro pravé/levé – použitelné na obě strany křídla
• Nastavení šířky (X) – korekce souběžnosti křídel
• Nastavení výšky (Y) – doladění polohy v svislém směru
• Nastavení hloubky (Z) – korekce vyosení a dosedání
• Žárové pozinkování – ochrana pro venkovní podmínky
• Vysoká nosnost – **100 kg/pár** (50 kg/kus)
• Možnost doplnění o jištění – pro omezení pádu křídla při selhání

Technické parametry

Doporučené bezpečnostní jištění: pro zvýšení bezpečnosti lze použít **bezpečnostní lanko** (např. **B-SAFE** nebo **U-SAFE**), které pomáhá zabránit pádu křídla v případě selhání pantu. Jištění je vyvíjeno v souladu s předpisem **EN 12604**.
