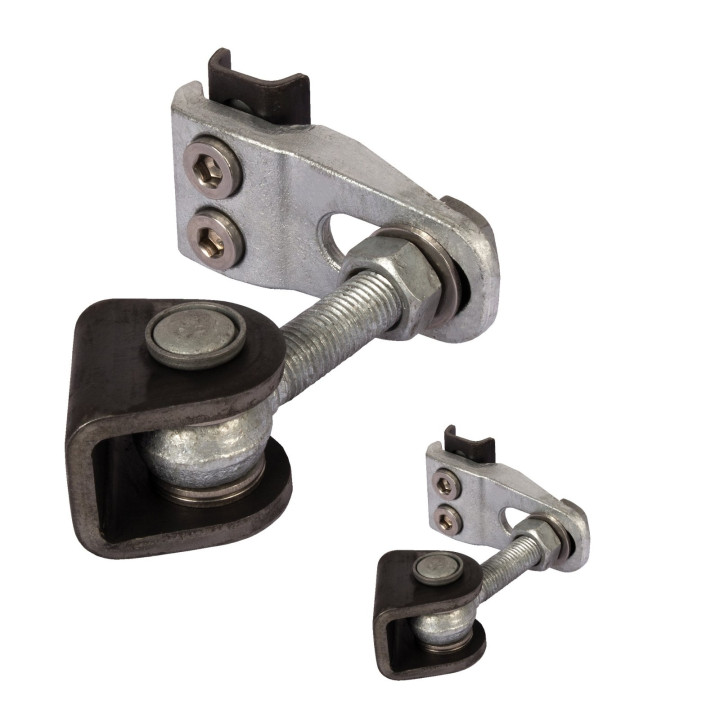

Navařovací pant M20 (180°) (nastavitelný, částečně pozink)

Navařovací pant M20 (180°) (nastavitelný, částečně pozink)

Navařovací pant M20 (180°) (nastavitelný, částečně pozink je určený pro montáž křídlových bran, kde je potřeba přesné srovnání polohy křídel. Po instalaci umožňuje nastavení ve třech směrech, takže lze korigovat případné vyosení. Otevírá se o 180°, což podporuje snadné používání a plynulý chod.

Hodí se zejména v situacích, kdy se brána časem lehce „pohne“ – například vlivem mrazu, drobných deformací konstrukce nebo rozdílného zatížení křídel. Nastavitelnost v ose šířky, výšky i hloubky zjednodušuje doladění, aby křídla lícovala a brána se lépe ovládala. Pant je dodáván jako pár, tedy pro jedno zavěšené křídlo v sadě po obou stranách.

Klíčová funkce a konstrukce

**Navařovací pant** se závitem **M20** je určený pro přivaření na konstrukci křídla a slouží k zavěšení brány s otevřením **180°**. Díky 3D nastavitelnosti umožňuje přesné dorovnání i po montáži.

Montáž / použití

Pant se instaluje svařením na připravené místo na křídle a sloupku. Po montáži lze polohu křídla upravit v parametrech šířka (X), výška (Y) a hloubka (Z). Tím se snižuje riziko, že křídla nebudou souběžná nebo budou mít nerovnoměrné mezery.

Materiál a rozměry

Pant je **částečně pozinkovaný** – žárově pozinkované provedení zahrnuje také navařitelné části bez povrchové úpravy. Rozměry pantu jsou: 51 × 60 × 165 mm (šířka × výška × délka).

Volitelné příslušenství a kompatibilita

Varianty

Výrobek je dodáván jako **pár** a je určen pro univerzální použití na **pravé i levé křídlo**.

Hlavní výhody produktu

• 180° otevíratelnost pro snadné ovládání
• M20 závit pro spolehlivé uchycení
• Nastavení ve třech směrech po montáži
• X korekce na šířku
• Y korekce na výšku
• Z korekce do hloubky
• Vyrovnání křídel pro lepší souběžnost
• Univerzální pro pravé/levé křídlo
• Částečně pozinkovaný povrch pro odolnost v exteriéru
• Navařitelné části bez dodatečné povrchové úpravy
• Nosnost až 400 kg / pár
• Bezpečnostní lanko – doporučené příslušenství

Technické parametry

FAQ – časté dotazy

Je pant určený pro pravé nebo levé křídlo?

Pant je **univerzální** pro **pravé i levé křídlo**. Není tedy potřeba volit zvlášť variantu podle směru otevírání.

Jak velký rozsah nastavení pant nabízí?

Po instalaci lze křídlo srovnat ve třech směrech: **X (šířka) 35 mm**, **Y (výška) 19 mm** a **Z (hloubka) 59 mm**.

Je potřeba nastavení provádět hned po svaření?

Doporučuje se provést **doladění po montáži**, jakmile je křídlo zavěšené a lze zkontrolovat polohu a mezery vůči rámu nebo protikusu. Nastavení pomůže odstranit drobné odchylky.

Jaká je nosnost pantu?

Nosnost je **400 kg na pár** (tedy **200 kg na kus**). Při volbě je vhodné zohlednit celkové zatížení křídla a doporučené dimenzování celé brány.

Je možné pant použít na navenkovní bránu?

Ano. Pant je **žárově pozinkovaný** (částečně), což je běžné řešení pro venkovní prvky vystavené povětrnosti. Pro svařované části je počítáno s tím, že nejsou povrchově upravené.

Co je „částečně pozinkovaný“ v praxi?

Znamená to, že pant má **pozinkované části**, ale u **navařovatelných míst** je povrch bez dodatečné povrchové úpravy. Svařované plochy je potřeba řešit dle zvoleného postupu pro obnovu protikorozní ochrany.

Co je součástí balení?

V balení je **1 pár** pantu (určený pro zavěšení křídla v celé sadě po obou stranách).

Je nutné použít bezpečnostní lanko?

Není povinné pro každou montáž, ale je **doporučené**. Bezpečnostní lanko pomáhá zabránit pádu křídla v případě selhání pantu.

Jaké bezpečnostní lanko je kompatibilní?

Pro tento typ řešení se doporučuje **LOCINOX B-SAFE** nebo **LOCINOX U-SAFE** podle požadované délky. Vždy je vhodné zkontrolovat, aby odpovídalo použití pro křídlová vrata dané hmotnosti.
