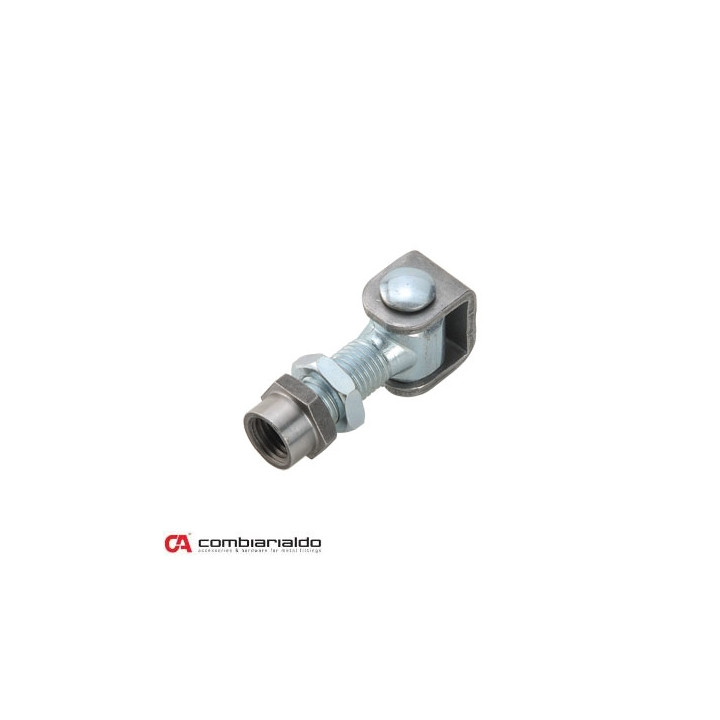

Navařovací pant Combi Arialdo M16 (90°) [1D], nastavitelný s kontramaticí, částečně pozinkovaný

Navařovací pant Combi Arialdo M16 (90°) [1D], nastavitelný s kontramaticí, částečně pozinkovaný je vhodný pro zavěšení křídel lehkých bran. Jde o navářovací závěs-pant s čepem pro uchycení přes závit M16 a otevíráním 90°. Nastavení křídla probíhá pomocí systému 1D a zajištění kontramaticí pro stabilní polohu.

Pant se hodí zejména tam, kde zákazník ocení rychlejší servisní přístup. Konstrukce umožňuje montáž i demontáž křídla přes otočný čep zajištěný šroubkem ze spodní strany (imbusový klíč 4 mm). Pro zajištění správné únosnosti je doporučeno kombinovat s spodním závěsem, konkrétně v návaznosti na typy uvedené výrobcem v systému pro lehké brány.

Klíčová funkce a konstrukce

Pant je určený k přivaření na křídlo a nosný sloupek a pracuje se závitem M16. Otevírání brány je 90°. Varianta [1D] je navržená pro nastavení v jedné ose, aby bylo možné přesně dopasovat polohu křídla vůči rámu.

Montáž / použití

V průběhu montáže je možné křídlo nastavit pomocí matice o průměru 30 mm (nalisované na podložce), která se následně přivaří k nosnému sloupku. Poté se poloha zajistí kontramaticí 24 mm. Demontáž křídla se provádí přes otočný čep zajištěný šroubkem zespodu (imbus 4 mm).

Materiál a povrchová úprava

Povrchová úprava pantu je pozink; část povrchu je v tvaru U určená k přivaření na křídlo brány. Zmíněná část je bez povrchové úpravy, což usnadňuje kvalitní svarové spojení.

Kompatibilita a doporučené kombinace

Pant je vhodné kombinovat se spodními závěsy podle zvoleného systému pro danou hmotnost a rozměr křídla. V podkladech k tomuto pantu je uvedená kombinace se spodními díly C348/20 a C349/20, která pomáhá zajistit správné zatížení křídla.

Počet kusů v balení

Balení obsahuje 12 ks pantu.

Hlavní výhody produktu

• Závit M16 pro přesné uchycení
• Otevírání 90° pro běžné bránové systémy
• Nastavení [1D] v jedné rovině
• Kontramaticí lze zajistit polohu křídla
• Navařovací provedení pro pevné spojení
• Montáž a demontáž přes otočný čep
• Zajištění zespodu šroubkem (imbus 4 mm)
• Částečně pozinkovaný povrch pro venkovní použití
• Určeno pro lehké brány při správné kombinaci se spodním závěsem
• Stabilní nastavení po zajištění kontramaticí
