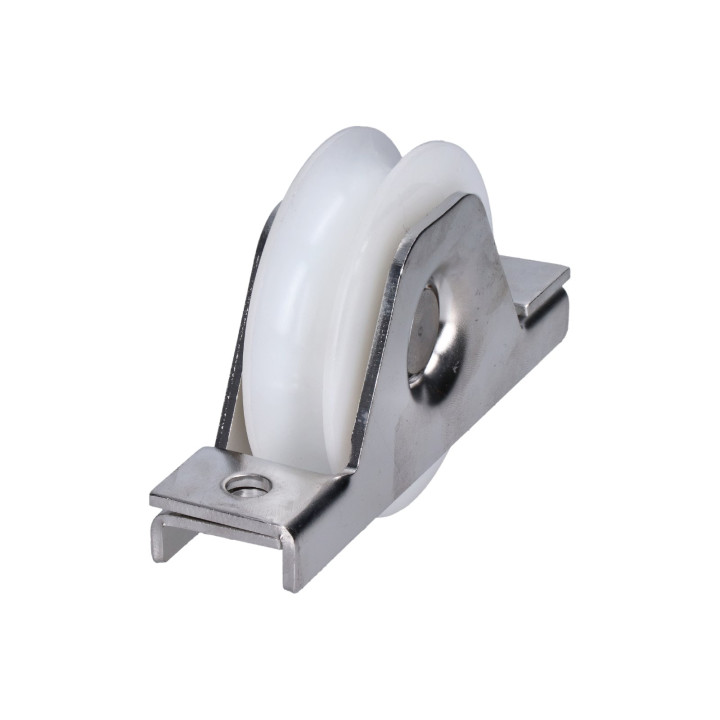

Vodicí kladka ø78mm s nylonovým kolečkem (AISI304)

Vodicí kladka ø78mm s nylonovým kolečkem (AISI304) je praktické řešení pro vedení bránového křídla v bránových systémech, kde je požadována odolnost a tichý chod. Nylonové kolečko omezuje tření a přispívá k plynulému pohybu. Díky provedení z nerezové oceli AISI304 je vhodná i do podmínek s vyšší vlhkostí a venkovním provozem.

Uplatnění nachází při montážích, kdy je potřeba zapuštění do jeklu a pevné ukotvení vodicího prvku. Hodí se pro bránový profil dle použití v systému (profil C902IX16) a pomáhá udržet správnou dráhu pohybu bez zbytečných vibrací.

Klíčová funkce a konstrukce

Vodicí kladka je osazena nylonovým kolečkem a nerezovým tělem. Konstrukce je určená pro vedení pojezdu v bránovém systému a pro montáž do připraveného prostoru v jeklu.

Montáž a použití

Kladka se osazuje tak, aby byla zapuštěná do jeklu, čímž se zajišťuje stabilní poloha a správný směr vedení. Po montáži je důležité zkontrolovat, zda kolečko pracuje bez kontaktu s překážkami a pohyb probíhá plynule.

Materiál a rozměry

Tělo kladky je z nerezu AISI304, který je odolný proti povětrnostním vlivům. Rozměry odpovídají dodávané kladce: šířka 78 mm, výška 32 mm, délka 110 mm.

Volitelná kompatibilita

Produkt je určen pro bránový systém s profilem C902IX16. V případě jiného profilu je vhodné ověřit kompatibilitu podle rozměrů a způsobu zapuštění v konkrétní sestavě.

Hlavní výhody produktu

• Vodicí funkce pro stabilní vedení bránového křídla.
• Nylonové kolečko snižuje tření a hlučnost.
• Nerez AISI304 pro odolnost v exteriéru.
• Zapuštění do jeklu zajišťuje pevné usazení.
• Plynulý pojezd při správném seřízení systému.
• Odolnost vůči běžným venkovním vlivům.
• Nosnost 120 kg pro běžné použití v bránových systémech.
• Kompatibilita s profilem C902IX16.
• Snadná výměna v rámci údržby vodicích prvků.
• Jednoduchá obsluha – kladka pracuje mechanicky bez elektroniky.

Technické parametry

FAQ – časté dotazy

Je kladka vhodná i pro venkovní použití?

Ano. Tělo kladky je z nerezové oceli AISI304, která je vhodná pro běžné podmínky venkovního provozu.

Do jakého profilu je kladka určena?

Kladka je určená pro bránový systém s profilem C902IX16. Při použití jiného profilu je nutné ověřit kompatibilitu.

Jaký je způsob montáže – zapuštění do jeklu?

Správná montáž předpokládá, že je kladka zapuštěná do jeklu. Tím se zajišťuje stabilní poloha a správné vedení během pojezdu.

Proč je použité nylonové kolečko?

Nylonové kolečko pomáhá snižovat tření a přispívá k plynulejšímu pohybu. Zpravidla to vede i k tiššímu chodu oproti tvrdým kluzným materiálům.

Jaká je nosnost kladky?

Uváděná nosnost je 120 kg. Při výběru a dimenzování je vhodné zohlednit celkovou sestavu a zatížení v daném použití.

Co je potřeba zkontrolovat po montáži?

Je vhodné zkontrolovat, zda se kolečko pohybuje bez kontaktu s okolními částmi, a zda brána klouže plynule bez drhnutí. Případně je potřeba seřízení vedení.

Je možné kladku použít jako náhradní díl?

Ano, pokud odpovídá určený profil a způsob montáže. V rámci údržby se kladka používá jako vyměnitelný vodicí prvek.

Jak se kladka udržuje?

Doporučuje se průběžně kontrolovat čistotu v místě vedení a odstranit nečistoty, které by mohly zvyšovat tření. Nerezové provedení usnadňuje běžnou údržbu a čištění povrchu.
