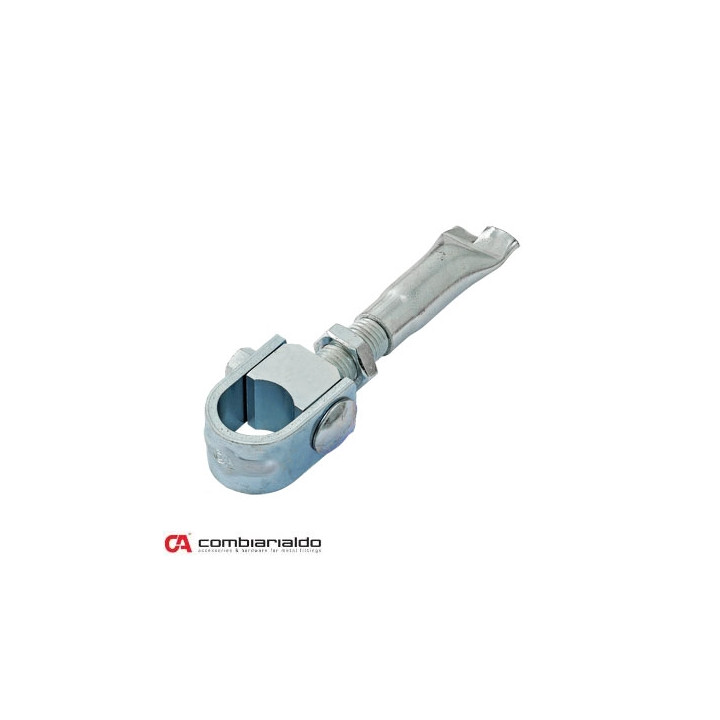

Závěs stavitelný na chemické kotvení

Závěs stavitelný na chemické kotvení M18 je svařovací pant, který se používá pro zavěšení křídel brány a umožňuje jejich jemné nastavení. Hodí se zejména pro lehké brány a tam, kde má být montáž do sloupku řešena pomocí chemického kotvení.

V praxi se tento typ závěsu kombinuje se spodním závěsem, aby se zvýšilo celkové zatížení křídla a snížilo namáhání horního uložení. Při montáži se poloha křídla nastavuje pomocí matice na podložce, která je přivařena k nosnému sloupku a kotvena chemickou kotvou. Pro servis je výhodou možnost montáže a demontáže přes otočný čep zajištěný ze spodní strany šroubem a následně jištěný kontramaticí.

Klíčová funkce a konstrukce

Stavitelný, navárací závěs-pant se závitem M18. Díl se přivaří na křídlo brány, zatímco upevnění do sloupku je řešeno chemickým kotvením s podložkou pro matici.

Montáž a použití

Na křídlo brány se pant přivaří. Na sloupek se připevní podložka s maticí chemickou kotvou (volba systému dle ročního období). Následně je možné křídlo nastavit a při údržbě jej snáze sejmout díky otočnému čepu, který se zajišťuje spodním šroubem a kontramaticí.

Materiál a povrchová úprava

Pant je opatřen pozinkem. Část ve tvaru U je určena pro přivaření ke křídlu brány a pro ni se neuvádí další povrchová úprava.

Kompatibilita s čepem a spodním závěsem

Pant se používá s čepem. Pro tento závěs je v podkladech uveden čep C861P/30/18. Pro zvýšení zatížení křídla se doporučuje kombinace se spodním závěsem C348/20 a C349/20.

Varianty

Roztok a chemické kotvení dle teplot

Chemické kotvení je v podkladech popsané podle ročního období: letní varianta (např. FRKEM950) a zimní varianta (např. FRKEM941) pro použití až do -10 °C.

Hlavní výhody produktu

• Stavitelný pro přesné nastavení polohy křídla.
• Závit M18 pro kompatibilní osazení a montážní postup.
• Chemické kotvení pro pevné uchycení ve sloupku.
• Navárací pant – jednoduchá montáž přivařením na křídlo.
• Snadnější servis díky otočnému čepu.
• Zajištění čepu spodním šroubem a kontramaticí.
• Kombinace se spodním závěsem pro vyšší zatížení křídla.
• Pozinkovaný povrch pro odolnost v běžných venkovních podmínkách.
• Vhodné pro lehké brány – správné dimenzování systému.
• Balení po 6 kusech.
