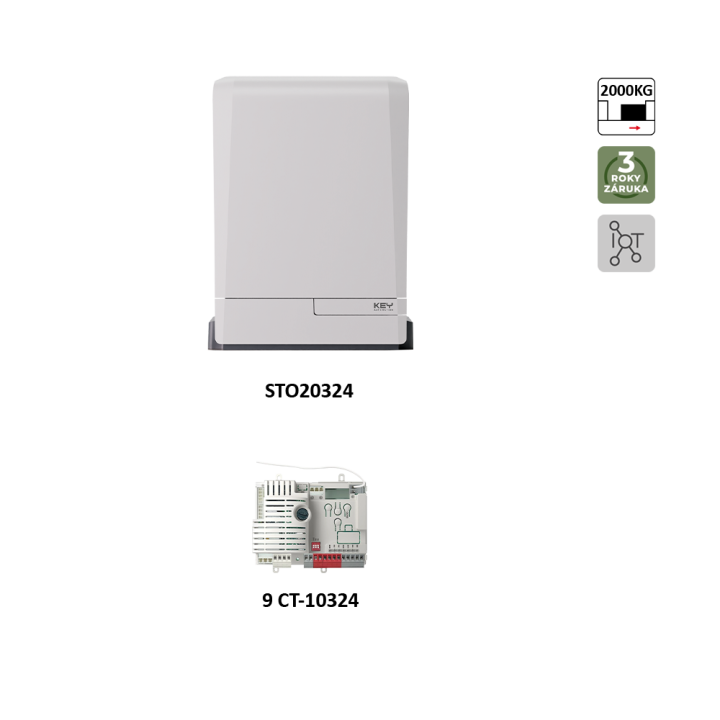

Pohon STORM pro posuvnou bránu do 2000 kg

Pohon STO20324 (STORM) je výkonný elektromechanický pohon určený pro těžké posuvné brány s vysokou hmotností. Je navržen pro intenzivní provoz v rodinných domech i v průmyslových objektech, kde je vyžadována spolehlivá a dlouhodobá funkčnost.

Pohon pracuje na 24 V, což zajišťuje plynulý chod, nižší mechanické namáhání komponentů a vyšší bezpečnost při provozu. Umožňuje jednoduché připojení bezpečnostních prvků, jako jsou fotobuňky, bezpečnostní hrany, ovládací tlačítka nebo dálkové ovládání.

Konstrukce pohonu je určena pro venkovní montáž a odolává běžným povětrnostním podmínkám. Montáž a uvedení do provozu musí provádět kvalifikovaný technik v souladu s platnými bezpečnostními normami.

Vnitřní konstrukce pohonu

Uvnitř pohonu se nachází nízkonapěťový 24 V elektromotor s vysokým krouticím momentem, navržený pro dlouhodobé zatížení a časté cykly otevírání a zavírání. Motor je optimalizován pro plynulý rozběh a zastavení brány.

Výkon motoru je přenášen přes masivní kovovou převodovku s ozubenými koly, která zajišťuje dostatečnou sílu pro pohyb těžkých bran a zároveň dlouhou životnost mechanických částí. Integrovaná řídicí elektronika ovládá chod motoru, zpracovává signály ze vstupů a bezpečnostních prvků a řídí směr a rychlost pohybu brány.

Součástí systému je snímání polohy pomocí koncových spínačů nebo enkodéru, které zajišťuje přesné zastavení brány v otevřené a zavřené poloze. Pohon je vybaven manuálním mechanickým odblokováním, které umožňuje ruční ovládání brány při výpadku elektrického napájení. Vnitřní ochranné prvky, pojistky a svorkovnice chrání elektroniku a zajišťují bezpečný a stabilní provoz.

Vlastnosti a funkce

• určen pro těžké posuvné brány s vysokým zatížením
• 24 V napájení pro tichý a plynulý chod
• integrovaná řídicí elektronika
• vstupy pro fotobuňky, bezpečnostní hrany a ovládací prvky
• manuální odblokování při výpadku napájení
• odolná konstrukce vhodná pro venkovní použití

Kliknutím na odkaz získáte video návody k řídicí jednotce:

​Otevření krytu motoru​

​Základní a rozšířené menu​

​Pohyb učení​

​Programování dálkového ovladače na integrovaných přijímačích​

​Vymazání jednoho tlačítka přes řídicí jednotku​

​Vymazání celého dálkového ovladače z řídicí jednotky​

​​Vyloučení bezpečnostních zařízení pomocí DIP​
