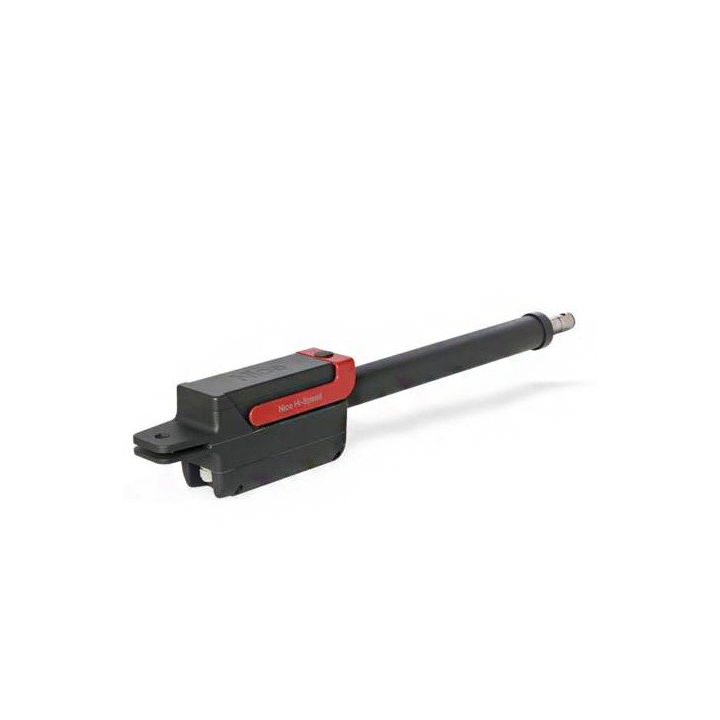

Pohon HI-SPEED pro křídlovou bránu do 3,7 m/křídlo

Pohon HI-SPEED pro křídlovou bránu do 3,7 m/křídlo je určený pro automatizaci křídlových bran s křídlem do 3,7 m. Díky 24 Vdc a magnetickému enkodéru zajišťuje rychlou a plynulou jízdu a pomáhá udržovat nastavené hodnoty i při dlouhodobém provozu.

Hodí se pro rodinné domy, příjezdové brány i menší provozní areály, kde je potřeba spolehlivý pohyb křídla a přesné rozpoznávání situací při otevírání a zavírání. Pohon je konstruovaný pro snadnou montáž a poskytuje praktický přístup k elektrickému zapojení shora, přičemž upevňovací konzoly jsou součástí dodávky.

Klíčová funkce a konstrukce

Pohon je **elektromechanický** pro **vnější montáž** a pracuje s **magnetickým enkodérem**. Ten podporuje přesné rozlišování překážek a dlouhodobé udržení nastavených parametrů.

Montáž a použití

Pro montáž je možné zvolit instalaci na křídle i ve spodní části, minimálně však **110 mm nad terénem**. Odblokování při výpadku proudu je řešené pomocí **klíče** umístěného ve vrchní části pohonu, aby bylo možné křídlo ručně posunout.

Materiál a rozměry

Jedná se o pohon v kompaktním těle vhodném pro venkovní prostředí. Rozměry pohonu jsou **190 × 130 × 1000 mm** (šířka × výška × délka) a hmotnost činí **11 450 g**.

Kompatibilita s řídicími jednotkami a řízení

Dostupné varianty pohonu jsou kompatibilní s konkrétními řídicími jednotkami: TTN3724HS a TTN3724RHS pro **Moonclever MC824H**, a TTN6024HS a TTN6024RHS pro **MC824HR**. Ovládání zahrnuje také automatické načtení koncových poloh při otevření a zavření a volitelné chování během výpadku proudu dle použitého systému.

Varianty

Tento typ pohonu se dodává v provedeních určených pro různé varianty křídel (např. označení **HS/RHS** dle konkrétní konfigurace). Pro správnou kompatibilitu je vždy důležité zvolit odpovídající pohon a řídicí jednotku.

Hlavní výhody produktu

• Rychlý pohyb: otevření na 90 ° je dle verze přibližně za 12 s nebo 19 s.
• 24 Vdc: vhodné pro moderní systémy automatizace s nízkým provozním napětím.
• Magnetický enkodér: přesná práce s koncovými polohami a stabilita nastavení.
• Rozpoznávání překážek: dvojitá technologie pro bezpečnější reakce při pohybu křídla.
• Přesné koncové polohy: samonačítání při otevření a zavření (v rámci kompatibilní řídicí jednotky).
• Jednoduché zapojení: přístup k elektrickým zapojením shora.
• Upevňovací konzoly: dodávány s pohonem.
• Odblokování klíčem: ruční ovládání brány při výpadku proudu.
• Montáž ve spodní části: možnost instalace minimálně 110 mm nad terénem.
• Nouzový provoz: dle systému lze využít volitelnou nouzovou baterii.
• Příprava pro citlivé hrany: připraveno pro zapojení poslední generace citlivých hran.
